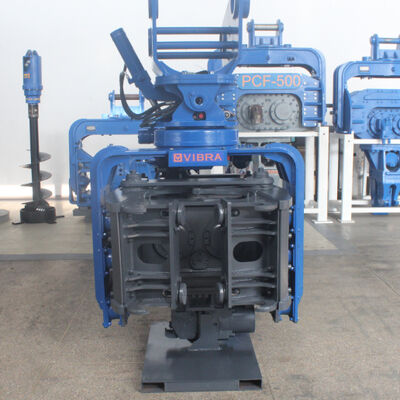

울 슬레빙 메커니즘 어셈블리 파일 드라이버

SV‐200은 20~25톤의 표준 발굴기를 매우 다재다능한 발굴 기구로 변환하도록 설계된 특수 측면 잡기 진동 펠 드라이버입니다.일반적인 진동 망치와 달리, 넓은 수직 공백을 필요로 합니다., SV-200은 공장 바닥, 다리 하단, 실내 지하, 도시 굴곡 작업과 같은 낮은 공백과 좁은 공간 환경에 특별히 설계되었습니다.그것은 두 독립적인 클램핑 시스템을 결합, 완전한 회전 자유, 양방향 기울기

이 모델은 우리의 검증된 사이드 그립 시리즈의 일부이며, 전력이나 생산성을 희생하지 않고 공간 제한된 사이트에서 작업해야 하는 계약자에게 선호되는 선택이되었습니다.SV-200, 하나의 기계는 전체 작업 흐름을 처리합니다. 괄착, 위치, 운전 및 추출, 보조 크레인 또는 추가 장비의 필요성을 제거합니다.

SV-200은 360도 연속 회전을 제공하는 견고한 풀 스윙 메커니즘 집합체로 장착되어 있습니다.이것은 작업자가 발굴기를 재 배치하지 않고 어떤 방향으로 덩어리 방향을 설정 할 수 있습니다, 벽을 따라 작업 할 때, 구덩이 내부에서 또는 조종 공간이 제한되어있는 혼잡한 작업 현장에서 작업 할 때 매우 중요합니다.

회전을 보완하는 것은양방향 기울기 운전 헤드, ± 30도 측면 기울기 능력을 제공합니다. 이 기능은 운전자가 스파일 수직성을 수정하거나 기울어진 안내 레일을 따라 할 수 있습니다.발굴기가 부평한 지면에 주차되어 있더라도 정확한 정렬을 보장합니다.완전 회전과 양방향 기울기의 조합은 SV-200을 지지 벽, 경사 지면을 따라 잎 쌓기 및 곡선 정렬 프로젝트에 예외적으로 적응 할 수있게합니다.

다양한 작업 현장의 생산성은 종종 다른 스파일 프로파일 사이를 얼마나 빨리 전환 할 수 있는지에 달려 있습니다.빠른 도구 교체 시스템조작자가 클램프 좌석을 빠르게 교환 할 수 있도록 허용합니다. 표준화된 인터페이스는 철판 스파일 (U 타입, Z 타입), H 빔 및 원형 파이프 스파일을위한 교환 가능한 턱 삽입을 허용합니다.이것은 당신이 아침에 잎 스파일을 운전하는 것에서 오후에 파이프 스파일을 추출하는 것에서 최소한의 정지 시간으로 이동 할 수 있음을 의미합니다.

이 시스템은 시간을 절약할 뿐만 아니라 여러 개의 전용 기계의 필요성을 줄이고, 함대 투자와 유지보수 비용을 줄입니다.

SV-200의 가장 큰 장점 중 하나는낮은 헤드프로임 작동 능력- 옆구리 잡기 설계의 콤팩트 수직 프로필, 바닥 클램프와 결합기계가 4m 이하의 상공 장애물 아래에서 작동하도록 허용합니다. 전통적인 상단에 장착된 진동 망치가 단순히 들어갈 수 없는 높이사이드-그립 클램핑 방식은 또한 높은 리더 또는 마스트의 필요성을 제거하여 실내 기초 수리, 다리 갑판 지지 및 터널 헤드룸 프로젝트에 이상적입니다.

또한, 전체 단위는밀폐 공간 적응 솔루션얇은 차원 (1220mm 너비, 2150 mm height) and lightweight construction (2280 kg) ensure that the SV‑200 can be manoeuvred through narrow access points and operated within tight excavation boxes without compromising stability or safety수압 튜브와 제어 라인은 꽉 잡히지 않도록 경로화되어 좁은 환경에서 작동성을 더욱 향상시킵니다.

컴팩트 크기에도 불구하고 SV-200는 인상적 인 성능을 제공합니다. 558 kN의 원심력과 2300 ~ 3000 rpm의 조정 가능한 주파수 범위로,6~10m의 잎 덩어리를 운전하는 것을 포함하여 대부분의 중량 부하 덩어리 작업을 처리 할 수 있습니다., H-파일 및 파이프 파일 합성 토양, 모래 자갈 및 기화 된 바위. 수압 모터는 직접 발굴기의 보조 회로에 의해 구동됩니다 (흐름 요구 170-230 L/min 32 MPa에서),외부 전원 공급 장치의 필요성을 제거하고 연료 소비를 줄이는 것.

두 개의 클램프 시스템 (측 클램프 (335 kN 클램핑 힘) 및 하단 클램프 (385 kN)) 은 전체 사이클 동안 안정적인 잡지를 제공합니다. 하단 클램프는 특히 스파일 추출에 유용합니다.위쪽으로 당기는 동안 덩어리를 단단히 잡고 있기 때문에, 사이드 클램프는 운전 도중 안정적인 안내를 보장합니다. 이 듀얼 클램프 배열은 또한 작업자가 톱을 회전 할 때 사이드 클램프를 풀어 줄 수 있습니다.발굴기 부름에 대한 스트레스를 최소화합니다..

모든 중요한 수압 부품은 견고한 가구 안에 보호되며, 베어링 집합체는 간단한 기름 매개 시간으로 긴 서비스 수명을 위해 설계되었습니다.클램프 좌석의 모듈 구조와 빠른 도구 변경 시스템은 유지보수를 더욱 단순화합니다함장 관리자에게는 이는 소유의 총비용이 낮고 기계 가용성이 높습니다.

값은 참고용이며 구성 및 사이트 조건에 따라 달라질 수 있습니다.
