고 주파수 진동 출력 스파일 드라이버 32~40t 발굴기용 듀얼 펌프 흐름 융합 시스템 및 빠른 도구 변경 시스템
제품 상세 정보
| 차원 | 1400x1315x3056mm | 유형 | 신품, 중고 모두 가능 |
|---|---|---|---|
| 팔의 무게 | 3870kg | 굴착기 무게 | 32-40 톤 |
| 강조하다 | 강력 한 수압 스파일 드라이버,사용 된 수압 스파일 드라이버,2500mm 수압 스파일 드라이버 |
||
제품 설명

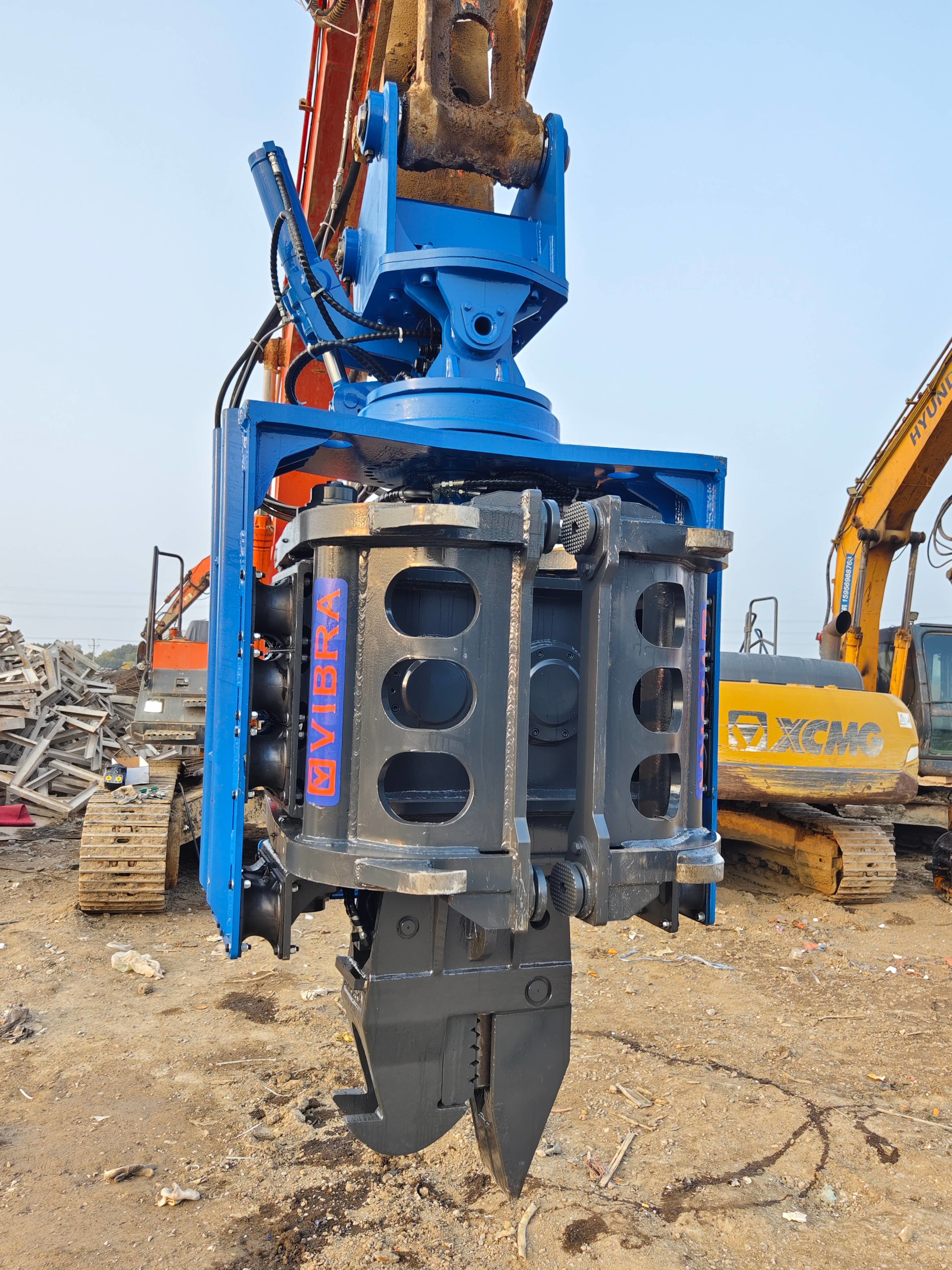

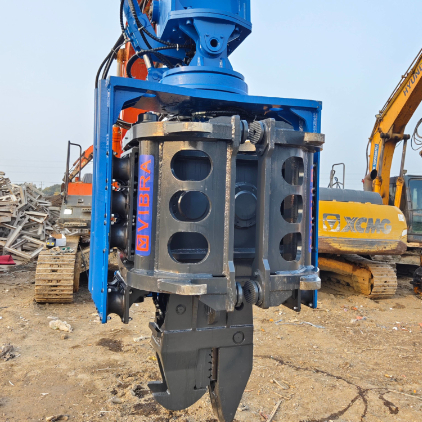

SV400 사이드 그립 파일 드라이버는 32~40톤 표준 굴삭기용으로 설계된 유압식 진동 해머 부착 장치입니다. 고주파 진동 출력, 고급 유압 관리 및 빠른 도구 교환 시스템을 결합하여 동남아시아, 인도 및 러시아 전역의 교량 기초, 공장 개조, 태양광 기초 및 도시 인프라 프로젝트에서 탁월한 생산성을 제공합니다. 부피가 큰 리드형 파일링 장비와 달리 SV400은 전체 360° 회전과 ±30° 양방향 기울기를 유지하면서 매우 낮은 헤드룸 조건에서 작동합니다.
핵심기술 및 장점
1.고주파 진동 출력
SV400은 2300~5000rpm으로 조정 가능한 고주파 진동 출력을 제공합니다. 상위 범위에서 빠른 순환 하중은 메콩강 삼각주, 인도 북부 및 러시아 서부에서 흔히 볼 수 있는 입상 토양, 모래 및 가벼운 점토의 표면 마찰을 효과적으로 감소시킵니다. 또한 주파수가 높을수록 측면 지면 진동이 최소화되어 기존 구조물 근처에 파일을 쌓는 것이 더 안전해집니다. 최대 656kN의 원심력을 갖춘 SV400은 표준 저주파 해머보다 더 빠르게 강판 파일, H빔 및 파이프 파일을 구동하고 추출합니다.
2.이중 펌프 흐름 병합 시스템
진동 헤드를 손상시키지 않고 고주파수 작동을 유지하기 위해 SV400에는 이중 펌프 흐름 병합 시스템이 장착되어 있습니다. 여기에는 280~360L/min의 유압 흐름이 필요하며, 일반적으로 32~40톤 캐리어의 메인 펌프와 보조 펌프를 결합하여 달성됩니다. 머징 밸브는 흐름과 압력의 균형을 자동으로 조절하여 굴삭기 엔진이 가변 RPM으로 작동하는 경우에도 안정적인 편심 회전을 보장합니다. 이는 일관된 추진력, 예측 가능한 사이클 시간, 파일당 연료 소비 감소로 이어집니다.
3.통합 제어 밸브 어셈블리
통합 제어 밸브 어셈블리는 모든 방향, 비례 및 릴리프 밸브를 단일 소형 매니폴드에 통합합니다. 이 디자인은 수십 개의 호스 연결과 잠재적인 누출 지점을 제거합니다. 운전자는 운전실에서 측면 조임력(465kN), 하단 조임력(520kN), 회전 속도 및 틸트 각도를 정밀하게 조절할 수 있습니다. 유지 관리가 대폭 단순화됩니다. 진단 포트가 있는 단일 밸브 블록을 통해 기술자는 30분 이내에 압력을 확인하거나 결함이 있는 카트리지를 교체할 수 있습니다. 이는 시베리아, 인도 시골 또는 인도네시아 군도의 원격 작업 현장에 중요한 이점입니다.
4.저소음 친환경 작동
강력한 성능에도 불구하고 SV400은 저소음 친환경 작동을 위해 설계되었습니다. 균형이 잘 잡힌 편심 샤프트, 진동 감쇠 장착 브래킷, 통합 제어 밸브의 소프트 스타트 기능이 결합되어 정상 주행 중 7미터 거리에서 외부 소음을 85dB(A) 미만으로 유지합니다. 이는 델리, 호치민시, 모스크바 등 인구 밀도가 높은 지역의 주간 건설 제한을 충족합니다. 소음이 줄어들면 인근 지역사회의 불만도 줄어들고 계약업체가 친환경 건물 인증을 준수하는 데 도움이 됩니다.
5.빠른 도구 교환 시스템
SV400은 용접이나 복잡한 분해 없이 다양한 조 세트를 수용하는 교체 가능한 표준 클램프 시트 인터페이스인 빠른 도구 교환 시스템을 갖추고 있습니다. 강철 시트 파일에서 H형 강철 또는 원형 파이프 파일로 전환하는 데 10분 미만이 소요됩니다. 측면 클램프와 하단 클램프가 함께 작동하여 파일 프로파일을 안전하게 고정하므로 별도의 크레인이나 리프팅 슬링이 필요하지 않습니다. 이러한 다양성은 H빔과 관형 파일을 결합한 기초 그리드와 같이 동일한 현장에서 혼합 파일 유형을 처리하는 계약자에게 매우 중요합니다.
기술 매개변수 – SV400(카탈로그에서)
| 매개변수 | 값 |
|---|---|
| 편심 모멘트 | 6.6kg·m |
| 원심력 | 656kN |
| 주파수 범위 | 2300 – 5000rpm |
| 측면 체결력 | 465kN |
| 하단 형체력 | 520kN |
| 시스템 작동 압력 | 32MPa |
| 시스템 흐름 요구 사항 | 280 – 360L/분 |
| 회전/기울기 각도 | 360° / ±30° |
| 크기(L×W×H) | 1400×1315×3056mm |
| 무게(커넥터 및 클램프 포함) | 3870kg |
| 적합한 굴삭기 | 32~40톤 |
동남아시아, 인도, 러시아에 대한 FAQ
Q1: 얼어붙은 땅에서 고주파 진동 출력은 어떻게 작동합니까?
A: 영구 동토층 또는 계절적으로 동결된 토양(러시아에서 일반적)에서 고주파 진동 출력은 파일 토양 경계면에서 빠른 마찰열을 생성하여 점차적으로 얇은 층을 녹이고 파일 코팅을 손상시키지 않고 침투할 수 있도록 합니다. 3000rpm에서 시작하여 파일이 전진함에 따라 5000rpm으로 증가합니다.
Q2: 구형 굴삭기(예: 2010년 모델)가 이중 펌프 흐름 병합 시스템에 충분한 흐름을 공급할 수 있습니까?
답: 그렇습니다. 이중 펌프 흐름 병합 시스템은 280~360L/min의 속도를 결합하여 전달할 수 있는 두 개의 독립적인 유압 회로가 있는 모든 굴삭기와 호환됩니다. 우리는 오래된 펌프를 보호하기 위해 유량 제한 오리피스와 추가 필터를 제공합니다. 2008년부터 인도와 태국에서 32톤 장비의 개조가 성공적으로 이루어졌습니다.
Q3: 통합 제어 밸브 어셈블리는 어떻게 유지 관리를 단순화합니까?
A: 통합 제어 밸브 어셈블리는 최대 12개의 개별 밸브와 수십 개의 호스를 대체합니다. 모든 카트리지는 위에서 접근 가능합니다. 기본 도구를 갖춘 기술자는 전용 포트에서 압력을 테스트하고 30분 이내에 고장난 카트리지를 교체할 수 있습니다. 이는 시베리아, 보르네오 또는 인도 북동부의 원격 사이트에 이상적입니다.
Q4: SV400은 정말 저소음 친환경인가요?
답: 그렇습니다. 독립적인 테스트를 통해 저소음 친환경 작동이 부속품에 대한 EU Stage V 소음 제한을 충족하는 것으로 나타났습니다. 인도(CPCB)와 러시아(GOST R 53187-2008)에서는 추가 장벽 없이 주거지로부터 50미터 이내의 주간 작업에 적합합니다. 요청 시 소음 측정 보고서를 제공합니다.
Q5: 빠른 도구 교환 시스템에 적합한 파일 유형은 무엇입니까?
A: 빠른 도구 교환 시스템은 강철 시트 파일(U형, Z형), H빔(플랜지 최대 400mm) 및 원형 파이프 파일(직경 최대 600mm)을 수용합니다. 일반 수공구를 사용하면 전환에 최대 10분이 소요됩니다.
시장별 장점
-
인도: 고주파 진동 출력은 갠지스 평원과 검은 목화 토양의 충적 토양에서 탁월합니다. 저소음 친환경 운영은 뭄바이, 방갈로르와 같은 도시의 지방자치단체 건설 시간 제한을 충족하는 데 도움이 됩니다.
-
동남아시아: 습도가 높고 비 – 통합 제어 밸브 어셈블리는 IP65로 밀봉되어 있습니다. 이중 펌프 흐름 병합 시스템은 열대 열로 인해 굴삭기 엔진이 저하되는 경우에도 성능을 유지합니다.
-
러시아: -25°C까지 내려가는 겨울 프로젝트의 경우 저온 유압유 및 가열 밸브 하우징을 공급합니다. 빠른 도구 교환 시스템을 통해 작업자는 두꺼운 장갑을 벗거나 특수 도구를 사용하지 않고도 파일 유형을 전환할 수 있습니다.
