HDY5 수압 충격 스파일 운전 망치
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
제품 설명
특징:
E 및 D 시리즈 발전소와 일치하는 HDY 시리즈 유압 해머는 당사에서 개발한 최신 에너지 절약 및 친환경 기초 건설 장비입니다. 저소음, 무공해, 고효율 및 에너지 절약, 안전 및 신뢰성, 쉬운 작동과 같은 특성을 가진 여러 고급 유압 및 전기 제어 기술을 채택했습니다. 다양한 지질 조건 및 요구 사항을 가진 조립식 파이프 말뚝 및 강철 파이프 말뚝의 해머링 건설에 적합하며, D550 발전소는 진동 해머와 함께 건설에 사용할 수도 있어 이상적인 차세대 말뚝 박기 기계입니다.
유압 시스템은 고효율이며 정격 작동 전류는 약 200~250A이며 120~150제곱 알루미늄 케이블을 장착할 수 있습니다.
케이블은 단면적이 작고 가벼워 작업자의 노동 강도를 크게 줄입니다. HDY25 유압 해머에는 Dongfeng Cummins QSZ13-C550 디젤 엔진, 두 개의 Rexroth A11VLO260 플런저 펌프 및 하나의 Parker T67DB 더블 블레이드 펌프가 직렬로 연결되어 펌프 세트를 형성하여 건설에 강력한 동력을 제공합니다.
국제 일류 브랜드 Rexroth 메인 오일 펌프 및 밸브를 채택하여 안정성, 높은 신뢰성, 고효율 및 에너지 절약을 제공합니다.
국제 일류 브랜드 Hedeke 오일 리턴 필터를 채택하여 높은 유량, 높은 여과 정확도 및 낮은 오일 리턴 저항을 제공하여
시스템 오일의 청결도를 효과적으로 개선하고 장비 고장률을 줄이며 장비 수명을 연장할 수 있습니다.
말뚝 박는 기계의 유압 실린더는 국제 일류 브랜드 Trelleborg 씰을 채택하여 고장률이 낮고 효율성이 높으며 수명이 깁니다.
고출력 3 in 1 오일 쿨러를 채택하고 온도 컨트롤러와 결합하여 오일 온도를 정확하게 제어하여 유압 말뚝 박기에서 높은 오일 온도 문제를 완전히 해결하고 말뚝 박기 효율을 크게 개선하며 씰 및 유압 오일의 수명을 효과적으로 연장합니다.
발전소는 고수준 연료 탱크 및 내부 강제 환기 설계를 채택하여 오일 펌프 흡입, 오일 펌프 모터, 전기 캐비닛 또는 엔진 열 방출을 개선합니다.

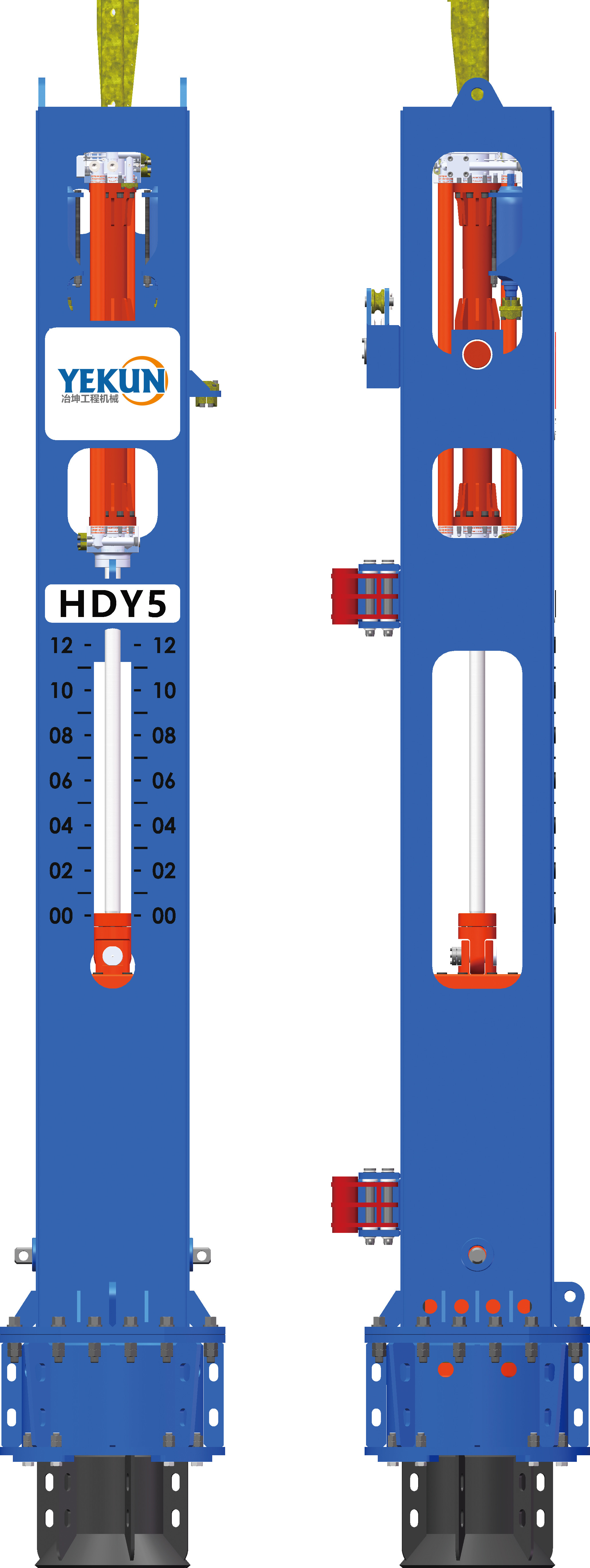

주요 구조 및 외관:

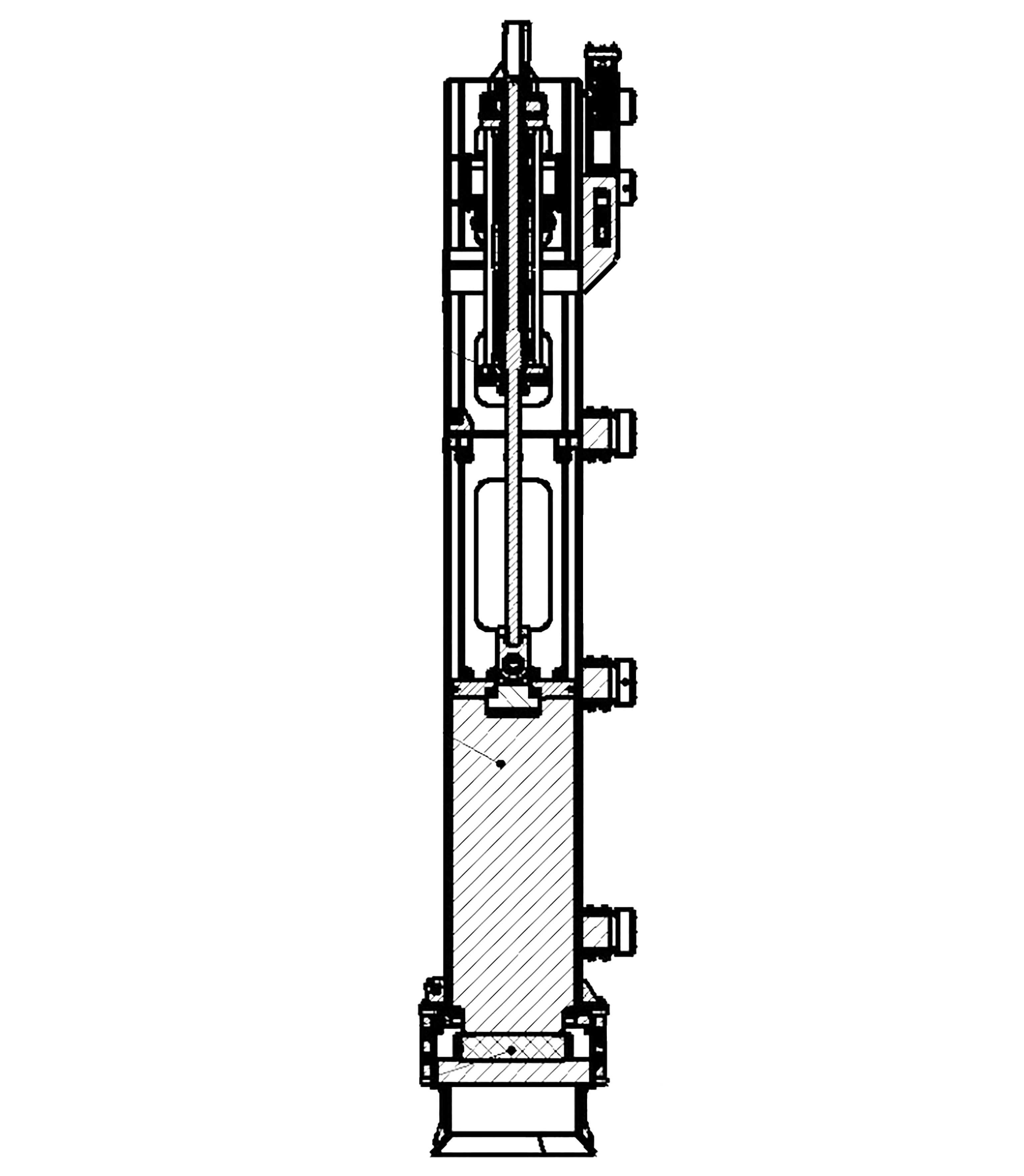

HDY 시리즈 유압 해머는 기계 부품, 유압 시스템 및 전기 시스템으로 구성됩니다. 기계 부품은 해머에 외부 작업을 수행하는 유압 해머의 주요 본체입니다. 유압 시스템은 유압 해머의 동력원이며, 전기 시스템은 유압 시스템의 에너지 입력 및 제어 센터입니다.
기계 부품은 해머 코어 어셈블리, 해머 본체 어셈블리, 오일 실린더 어셈블리, 상부 말뚝 캡, 하부 말뚝 캡, 해머 패드, 말뚝 캡 버퍼 링, 랜딩 기어 등으로 구성됩니다. 랜딩 기어는 유압 해머의 상승 및 하강에 사용됩니다. 해머 본체는 오일 실린더와 해머 코어를 지지하는 데 사용되는 전체 기계 부품의 지지체입니다. 상부 말뚝 캡은 해머 본체의 바닥에 고정되고 하부 말뚝 캡은 상부 말뚝 캡 내부에 슬리브되어 파이프 말뚝을 지지하고 충격력을 전달합니다. 해머 패드와 말뚝 캡 버퍼 링은 해머 코어와 파이프 말뚝 사이의 에너지 전달을 달성하기 위해 하부 말뚝 캡에 장착됩니다. 유압 해머의 오일 실린더 어셈블리는 오일 실린더의 밸브 블록에 설치된 플러그인 밸브의 개폐를 통해 오일 실린더 피스톤의 리프팅 및 중력 가속을 달성합니다. 플러그인 밸브의 개폐는 오일 실린더의 밸브 블록에 설치된 솔레노이드 밸브 및 시퀀스 밸브에 의해 제어됩니다.
유압 시스템은 주로 발전소, 오일 파이프, 오일 실린더 등으로 구성됩니다.
전기 시스템은 주로 컨트롤러, 전자 제어 상자, 센서 및 엔진의 네 부분으로 구성됩니다.
제품 매개변수:
| 모델 | 단위 | HDY5 | HDY8 | HDY10 | HDY12 | HDY14 | HDY16 | HDY18 | HDY20 | HDY22 | HDY25 |
| 최대 타격 에너지 | KN.m | 60 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 375 |
| 최대 스트로크 해머 코어 |
mm | 1200 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 스트라이크 주파수 bpm | bpm | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 20-70 | 20-70 | 20-70 |
| 타격 본체 무게 | kg | 5000 | 8000 | 10000 | 12000 | 14000 | 16000 | 18000 | 20000 | 22000 | 25000 |
| 총 높이 A | mm | 5930 | 6230 | 6750 | 7270 | 7670 | 7670 | 8020 | 7920 | 8220 | 8620 |
| 총 높이 B | mm | 6960 | 7260 | 7760 | 8430 | 8830 | 8830 | 9180 | 9080 | 9380 | 9780 |
| 전후 폭 C | mm | 1400 | 1520 | 1520 | 1460 | 1460 | 1490 | 1490 | 1720 | 1720 | 1720 |
| 좌우 폭 D | mm | 1140 | 1260 | 1260 | 1260 | 1260 | 1260 | 1260 | 1500 | 1500 | 1500 |
| 유압 해머 무게 | kg | 9450 | 12650 | 15200 | 20200 | 22600 | 24650 | 27100 | 32350 | 34680 | 38000 |
| 랜딩 기어 무게 | kg | 200 | 200 | 500 | 500 | 650 | 650 | 650 | 870 | 870 | 870 |
