HDY18 수압 충격 스파일 운전 망치
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
제품 설명
특징:
E 및 D 시리즈 발전소와 일치하는 HDY 시리즈 수압 망치, 우리 회사가 개발 한 최신 에너지 절약 및 환경 친화적 인 기초 건설 장비입니다.그것은 여러 첨단 수압 및 전기 제어 기술을 채택소음도 낮고 오염도 없고 효율도 높고 에너지 절감도 높고 안전성과 신뢰성도 높고 조작도 쉽다.각기 다른 지질학적 조건과 요구사항을 갖춘 전조 파이프 스파일 및 철강 파이프 스파일 건설에 적합, D550 발전소는 또한 건설용 진동 망치와 일치 할 수 있으며, 새로운 세대의 이상적인 쌓기 기계가됩니다.
수압 시스템은 200 ~ 250A 정도의 평준 작동 전류와 높은 효율을 가지고 있으며 120 ~ 150 평방 알루미늄 케이블로 장착 할 수 있습니다.
케이블은 크기가 작고 가벼우므로 노동자의 노동 강도를 크게 줄입니다. HDY25 수압 망치는 동펜 큐민스 QSZ13-C550 디젤 엔진이 장착되어 있습니다.두 개의 렉스트로스 A11VLO260 플링저 펌프와 한 개의 파커 T67DB 쌍발 펌프가 펌프 세트를 형성하기 위해 시리즈로 연결되어 있습니다., 건설에 급격한 전력을 공급;
국제 1급 브랜드 렉스트로스 주유 펌프와 밸브를 채택하여 안정성, 높은 신뢰성, 높은 효율성 및 에너지 절감;
국제 1등 브랜드 Hedeke 오일 반환 필터를 채택하여, 높은 흐름 속도, 높은 필터링 정확성, 낮은 오일 반환 저항,
시스템 오일의 청결성을 효과적으로 향상시키고, 장비 고장율을 줄이고, 장비의 사용 수명을 연장합니다.
스파일 드라이버의 수압 실린더는 국제적 1급 브랜드 트렐레보그 밀을 채택하고 있으며, 실패율이 낮고 효율이 높고 사용 기간이 길습니다.
고전력 3인1유 냉장고와 온도 조절기를 사용해서 기름 온도를 정확하게 조절합니다완전히 수압 펠 운전에서 높은 오일 온도의 문제를 해결, 크게 스파일 드라이브 효율을 향상시키고 효과적으로 밀폐 및 수압 오일의 서비스 수명을 연장합니다.
발전소는 오일 펌프 흡수, 오일 펌프 모터, 전기 캐비닛 또는 엔진 열 방출을 개선하기 위해 높은 수준의 연료 탱크와 내부 강제 환기 디자인을 채택합니다.
주요 구조 및 외관:

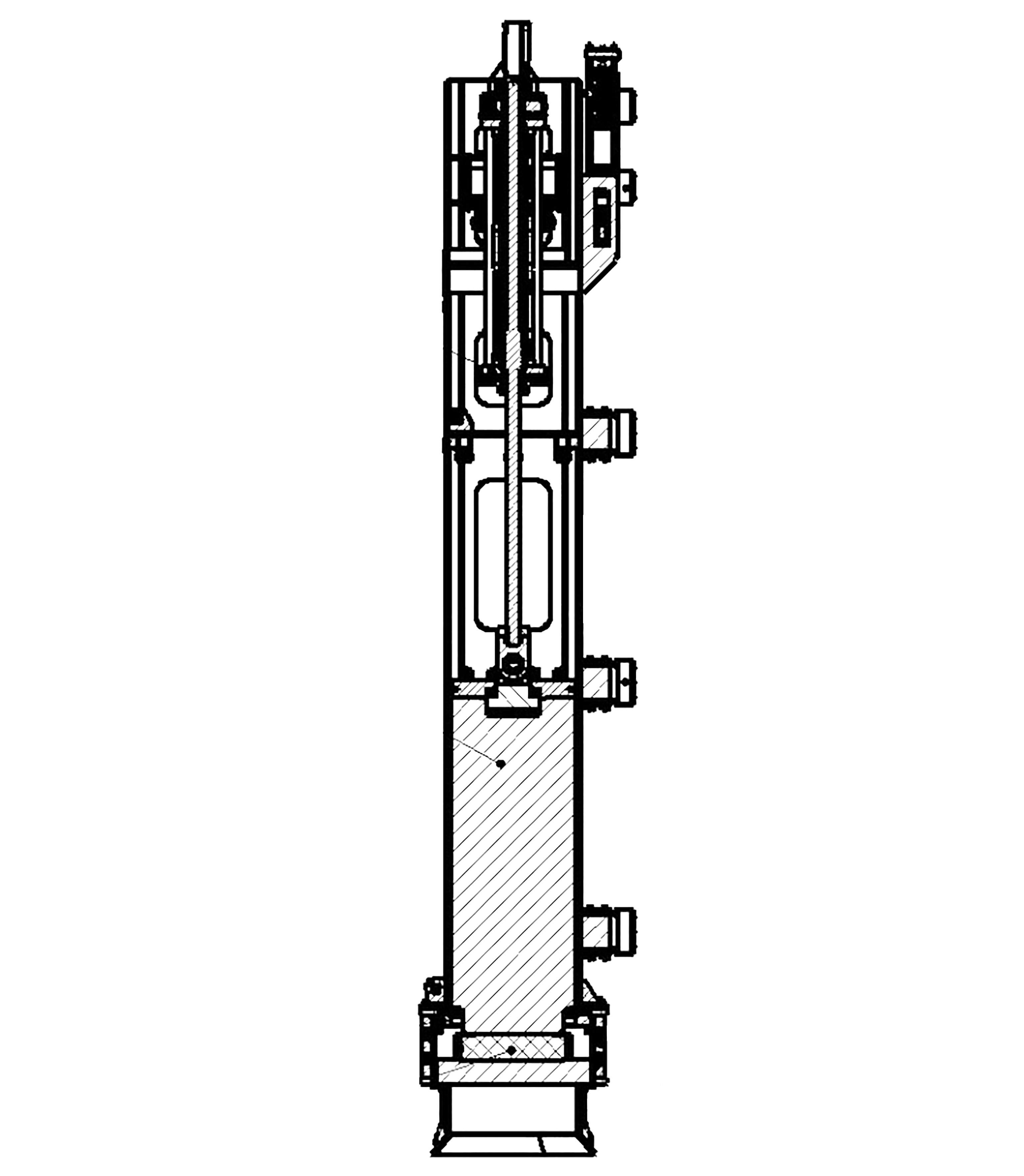

HDY 시리즈 수압 망치 는 기계 부품, 수압 시스템 및 전기 시스템으로 구성됩니다. 기계 부분은 수압 망치의 주체입니다.가죽에 외부 작업을 수행하는. 수압 시스템은 수압 망치의 전원 공급원이며 전기 시스템은 수압 시스템의 에너지 입력 및 제어 센터입니다.
기계 부품은 해머 코어 집합, 해머 바디 집합, 오일 실린더 집합, 상부 톱니 뚜??, 하부 톱니 뚜??, 해머 패드, 톱니 뚜?? 버퍼 링, 착륙 기구 등으로 구성됩니다.착륙 기구는 수압 망치의 상승 및 하락에 사용됩니다· 망치 몸체는 전체 기계 부품의 지지 몸체로, 오일 실린더와 망치 코어를 지지하는 데 사용됩니다.그리고 아래 톱니 뚜?? 은 톱니 뚜?? 에 수갑을 넣어 파이프 톱니를 지지하고 충격 힘을 전달합니다· 해머 패드와 톱니 톱니 펌프 반지는 하층 톱니 톱니에 장착되어 해머 코어와 파이프 톱니 사이의 에너지 전송을 달성합니다. The oil cylinder assembly of the hydraulic hammer achieves the lifting of the oil cylinder piston and the acceleration of gravity through the opening and closing of the plug-in valve installed on the valve block of the oil cylinder플러그 인 밸브의 열과 닫는 것은 오일 실린더의 밸브 블록에 설치된 소레노이드 밸브와 시퀀스 밸브에 의해 제어됩니다.
수압 시스템은 주로 발전소, 오일 파이프, 오일 실린더 등으로 구성됩니다.
전기 시스템은 주로 네 부분으로 구성됩니다: 컨트롤러, 전자 제어 상자, 센서 및 엔진.
제품 파라미터:
| 모델 | 단위 | HDY5 | HDY8 | HDY10 | HDY12 | HDY14 | HDY16 | HDY18 | HDY20 | HDY22 | HDY25 |
| 최대 스틸 에너지 | KN.m | 60 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 375 |
| 최대 도동 햄머드 코어 |
mm | 1200 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 스트라이크 주파수 bpm | bpm | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 20~70 | 20~70 | 20~70 |
| 크리킹 시체의 무게 | 1kg | 5000 | 8000 | 10000 | 12000 | 14000 | 16000 | 18000 | 20000 | 22000 | 25000 |

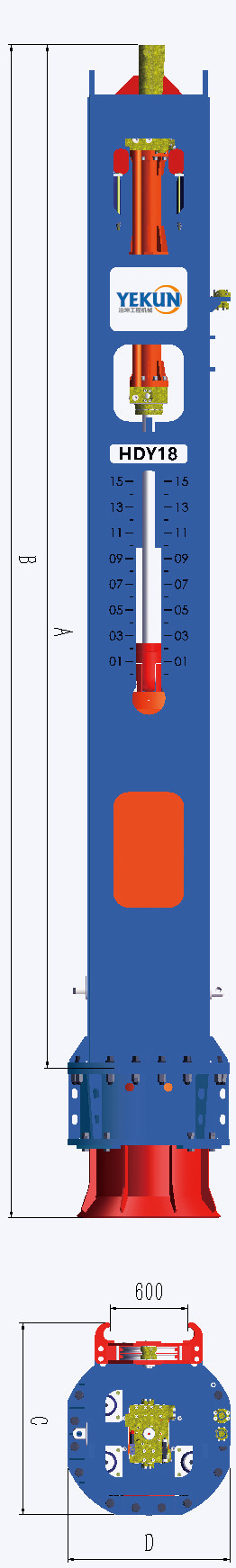

| 전체 높이 A | mm | 5930 | 6230 | 6750 | 7270 | 7670 | 7670 | 8020 | 7920 | 8220 | 8620 |
| 전체 높이 B | mm | 6960 | 7260 | 7760 | 8430 | 8830 | 8830 | 9180 | 9080 | 9380 | 9780 |
| 앞면과 뒷면 C | mm | 1400 | 1520 | 1520 | 1460 | 1460 | 1490 | 1490 | 1720 | 1720 | 1720 |
| 왼쪽과 오른쪽 너비 D | mm | 1140 | 1260 | 1260 | 1260 | 1260 | 1260 | 1260 | 1500 | 1500 | 1500 |
| 수압 망치 무게 | 1kg | 9450 | 12650 | 15200 | 20200 | 22600 | 24650 | 27100 | 32350 | 34680 | 38000 |
| 착륙 장비 무게 | 1kg | 200 | 200 | 500 | 500 | 650 | 650 | 650 | 870 | 870 | 870 |
