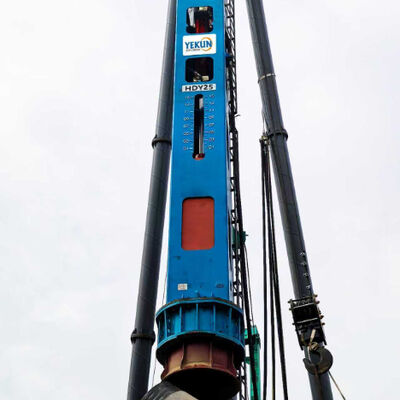

고유량 병합 밸브 장치와 통합 제어 밸브 어셈블리가 포함된 유압 충격 해머 – 무거운 파일링용 HDY25

HDY25 수압 충격 망치는 우리의 HDY 시리즈의 플래그십 모델입니다. 동남아시아, 인도 및 러시아에서 가장 까다로운 쌓기 프로젝트를 위해 설계되었습니다.최대 타격 에너지 375 kN·m이 기계는 5개의 주요 공학 돌파구를 통합합니다.고흐름 융합 밸브 단위, 통합 제어 밸브 집합, 자체 윤활반 낮은 유지 보수, 정밀 위치 세르보 제어 및 낮은 유지 보수 비용 설계. 함께,이 특징은 극한 기후에서도 안정적인 작동을 보장합니다..

HDY25는 독특한 펌프 트레인으로 구동됩니다. 두 개의 렉스트로 A11VLO260 변압 축 펌프와 하나의 파커 T67DB 이중 윙 펌프가 시리즈로 연결되어 있습니다.높은 흐름 융합 밸브 단위는 지능적으로 해머 사이클의 리프팅 단계에서 세 개의 펌프의 출력을 결합이 밸브 유닛은 900 L/min까지 (D550 발전소에서) 실린더로 유도하여 25 톤의 피스톤을 빠르게 올립니다.높은 흐름 융합 밸브 단위는 에너지를 절약하고 과열을 방지하기 위해 흐름을 줄입니다.그 결과는 기존의 단일 펌프 망치에 비해 25% 더 빠른 사이클 시간이며, 이는 직역당 더 많은 스파일로 변환됩니다.

HDY25의 수압 회로의 핵심은 실린더 블록에 직접 장착된 통합 제어 밸브 집합체입니다. 이 집합체는 카트리지 밸브, 소레노이드 밸브,그리고 콤팩트 만포드 안에 있는 시퀀스 밸브통합 된 제어 밸브 조립은 외부 튜징 및 잠재적 인 누출 지점을 제거합니다. 소레노이드 밸브가 컨트롤러에서 전기 신호를 수신하면,카트리지 밸브는 즉시 열립니다., 밀집기가 중력 및 고압 기름 아래 가속 할 수 있도록합니다. 순서 밸브는 떨어지기 전에 리프팅 단계가 완전히 완료되도록합니다.이 통합 제어 밸브 조립은 응답 시간을 50 밀리 초 이하로 줄입니다, 운영자에게 각 발작에 대한 정확한 명령을 제공합니다.

HDY25는 먼지, 진흙, 가려지기 쉬운 환경에서도 작동한다. 마모를 방지하기 위해, 망치 코어 가이드는 저 유지 보수 부품을 가진 자기 윤활성 레이어 구성 요소가 장착되어 있다.이 베어링은 고강성 청동으로 만들어졌으며 고체 윤활료로 浸透되어 있습니다.기존의 기름으로 윤활한 베어링과 달리, 자유 윤활한 베어링은 유지 보수가 적은 설계로 매일 윤활이 필요하지 않습니다.그것은 발작없이 높은 충격 부하와 온도 변동을 견딜 수 있습니다러시아의 스파일 업체의 현장 자료에 따르면, 자유 윤활용 베어링은 가이드 서비스 수명을 300% 연장하고 일상적인 유지보수 시간을 80% 단축합니다.높은 습도와 가려진 진흙과 함께 동남아시아 프로젝트, 이 기능은 게임 변경입니다.

현대적 인 축화 는 전력 뿐 아니라 정확성 도 요구 합니다. HDY25 는 전기 시스템 에 통합 된 정밀 한 위치 제어 장치 를 갖추고 있습니다.컨트롤러는 실린더에 있는 스트로크 센서로부터 실시간 피드백을 받는다.정밀 위치 세르보 제어 알고리즘은 ± 5mm의 정확도로 피스톤 스트록 길이를 조절하기 위해 소레노이드 밸브 타이밍을 조정합니다.운영자는 제어판을 통해 특정 스트로크를 설정할 수 있습니다.이 정밀한 위치 세르보 컨트롤은 스파일 머리의 손상을 방지하고 재료 낭비를 줄입니다.그리고 기울어진 지표에서도 수직 정렬을 보장합니다.인도의 다리 재단이나 인도네시아의 초고층 프로젝트에서는 이러한 수준의 통제가 매우 중요합니다.

HDY25의 모든 구성 요소는 장기적인 비용을 최소화하기 위해 선택됩니다. 낮은 유지 보수 비용 설계는 국제적으로 입증 된 부품으로 시작합니다.트렐레보르크 실린더 밀폐 (기능 수명 5000시간 이상), 헤드릭 반환 필터 (10 μm 절대 필터레이션), 그리고 렉스로스 펌프 (1만 시간 동안 테스트).낮은 유지 보수 비용 디자인 또한 열정 조절과 함께 대용량 3in1 오일 냉장고를 포함, 45 °C의 환경 조건에서도 수압 오일 온도를 65 °C 이하로 유지합니다.이 발전소 에는 높은 곳에 설치 된 연료 탱크 와 강제 내부 환기가 있습니다.전체적으로, 낮은 유지보수 비용 설계는 경쟁 수압 망치에 비해 연간 유지보수 비용을 약 35% 감소시킵니다.

동남아시아 (인도네시아, 태국, 베트남, 필리핀):

• 자기 윤활용 베어링 저 유지 보수 고 습도 및 매일 기름질없이 가려질 토양을 처리합니다.

• 높은 흐름 융합 밸브 단위는 부드러운 토양 축을위한 빠른 사이클을 제공합니다.

• 낮은 유지보수 비용의 설계는 서비스가 희박한 외딴 섬에서 정지 시간을 줄입니다.

인도의 경우:

• 정밀한 위치 세르보 제어 가변 검은 면 토양 및 바위 층에서 덩어리 무결성을 보장합니다.

• 통합 제어 밸브 조립은 전력 변동에도 신뢰성있는 전환을 제공합니다.

• 낮은 유지보수 비용 설계는 가격에 민감한 계약자에 대한 운영 비용을 낮추고 있습니다.

러시아:

• 자기 윤활용 베어링 저 유지 보수 작업은 기름을 두꺼워하지 않고 영하 온도에서 수행합니다.

• 높은 흐름 융합 밸브 단위는 무거운 얼어있는 땅에서 전력 밀도를 유지합니다.

• 트렐보르크 밀폐로 만들어진 견고한 구조로 차가운 누출을 방지합니다.

Q1: 고 흐름 융합 밸브 단위는 듀얼 펌프 흐름 융합 시스템과 어떻게 다릅니다?
A: 높은 흐름 융합 밸브 단위는 세 개의 펌프 소스 (두 개의 축 펌프 + 한 개의 밸브 펌프) 를 하나의 최적화 된 흐름 흐름으로 결합하지만, 이중 펌프 시스템은 두 개만 결합합니다.이것은 HDY25 더 높은 피크 흐름을 제공합니다. 900 L/min 더 빠른 피스톤 리프트를 위해.

Q2: 통합 제어 밸브 조립 장치를 전통적인 밸브 블록보다 더 신뢰할 수있게 만드는 것은 무엇입니까?
A: 외부 파이프 를 제거 하고 압력 하락 을 줄이고 소레노이드 및 카트리지 밸브 를 한 매립체 에 중앙 집중 시키고 있다. 더 적은 연결 은 누출 이 적고 반응 이 더 빨라진다.

Q3: 나는 자체 윤활반 유지 보수 낮은 유지 보수를 위해 특별한 도구가 필요합니까?
A: 아닙니다. 이 베어링은 윤활 도구가 필요하지 않습니다. 정기 검사 중 시각 검사가 가능합니다. 교체 간격은 일반적으로 4000~5000 시간입니다.

Q4: 정밀한 위치 세르보 제어가 불평한 지면을 보상 할 수 있습니까?
A: 예. 이 시스템은 운영자가 초기 정렬 펀치에 대한 감소 된 스트로크를 설정 할 수 있습니다. 스트로크 센서는 일관된 충격 에너지를 유지하기 위해 폐쇄 루프 피드백을 제공합니다.

Q5: 낮은 유지 보수 비용 설계는 보증 및 부품 가용성에 어떻게 영향을 미칩니다?
A: 우리는 싱가포르, 뭄바이, 모스크바의 지역 창고에서 모든 주요 부품 (밀폐, 필터, 펌프, 밸브) 을 저장합니다. 표준 보증은 12 개월 또는 2000 시간입니다.

HDY25 수압 충격 망치는 높은 흐름 융합 밸브 단위, 통합 제어 밸브 집합, 자기 윤활반, 낮은 유지 보수,정밀 위치서보 제어러시아의 석유화학 공장에서 철강 파이프 스파일, 인도의 지하철 확장시설에서 콘크리트 스파일,또는 태국 태양광 농장의 태양광 화석 기초, HDY25는 당신이 필요로하는 힘, 정확성, 경제를 제공합니다. 사이트별 추천과 경쟁적인 공고를 위해 저희에게 연락하십시오.
