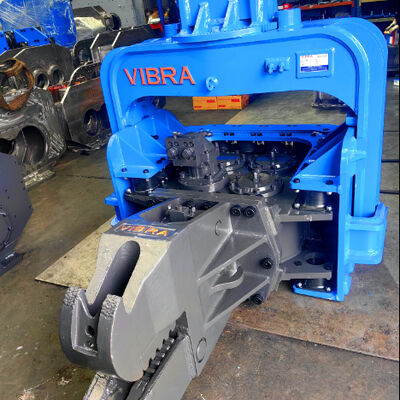

콤팩트한 구조로 좁은 공간에 뭉치 드라이버 듀얼 펌프 흐름 융합 시스템 + 고주파 진동 출력
제품 상세 정보
| 진동 주파수 | 2600 RPM | 편심 모멘트 | 12.3kgm |
|---|---|---|---|
| 작동 압력 | 32Mpa | 워크플로우 | 380L/분 |
| 원심력 | 915쿠나 | 최대 파일 길이 | 24m |
| 팔 무게 | 1000kg | 망치 무게 | 3850kg |
| 적합한 굴삭기 | 65 ~ 75 | ||
| 강조하다 | 산굴기용 수압 스파일 드라이버,24m 깊이 펠 드라이버,다재다능한 수압 스파일 드라이버 |
||
제품 설명
소개
FV-700는 65~75톤 부착기용으로 설계된 중량용 4개의 특이한 펠 드라이버로,최대 24m의 길이의 PC 하이브리드 스파일2600 rpm의 고주파 진동 출력으로, FV-700는 주변 토양을 빠르게 액화시켜 마찰을 줄이고 밀집한 점토, 자갈 및 얼어붙은 토양을 빠르게 침투 할 수 있습니다.이중 펌프 흐름 결합 시스템은 사용자가 요구에 따라 380 L/min에서 700 L/min까지 수압 흐름을 결합 할 수 있습니다., 단단한 층에 부딪힐 때 흥분 힘을 915 kN까지 증가시킵니다. 통합 제어 밸브 조립은 클램핑, 회전 및 진동의 독립적인 전자 제어 기능을 제공합니다.부품의 수명을 연장하고 진단 방식을 단순화낮은 유지보수 비용의 설계 密封 된 베어링 자체 윤활 시스템을 특징으로 뚜렷하게 매일 윤활을 제거하고 중단 시간을 줄입니다.콤팩트한 구조로 좁은 공간 설계 전체 크기를 최소화합니다., 보프 덤, 브릿지 데크 아래, 그리고 밀접하게 떨어져있는 스파일 사이에 작동 할 수 있습니다. 독일 FAG 베어링, 오리지널 파커 모터와 650 kN 주사철 클램프가 장착되어 있습니다.FV-700는 동남아시아 전역의 대규모 인프라 프로젝트에 대한 궁극적인 해결책입니다., 인도, 그리고 러시아
주요 특징 및 장점 (5개의 키워드를 통합)
| 특징 | 대용량 축적 프로젝트의 이익 |
|---|---|
| 고주파 진동 출력 (2600 rpm) | 급속한 토양 액화로 마찰을 최대 80%까지 감소시킵니다. 단단한 점토, 밀집한 모래, 빙하 토양 및 얼어붙은 영구 얼음 토양을 표준 망치보다 30~40% 더 빠르게 침투합니다.중요한 경로 프로젝트를 일정으로 유지합니다.. |
| 펌프 두 개의 흐름 결합 시스템 | 380 L/min의 표준 흐름은 정상적인 조건을 처리합니다. 펌프 두 개의 흐름을 결합하기 위해 융합 밸브를 활성화합니다. 700 L/min까지 증가하고 ~ 650 kN에서 915 kN까지 흥분 힘을 증가시킵니다.바람 이 휩쓸고 있는 바위 를 극복 한다, 바위 렌즈, 그리고 더 큰 운반기가 필요없이 영구 얼음 |
| 통합 제어 밸브 집합 | 완전 전자 밸브 블록은 독립적으로 클램프, 회전 및 진동을 제어합니다. 충격 부하를 줄이고 정확한 변조를 허용하며 부품 수명을 연장합니다.자기 진단 LED는 문제 해결을 단순화 합니다. 각 기능을 개별적으로 확인할 수 있습니다.. |
| 낮은 유지보수 비용 설계 | 기어박스 안의 밀폐 된 오일 순환 시스템은 모든 베어링을 지속적으로 윤활합니다. 매일 기름유는 없습니다. 200 시간마다 오일 레벨 점검과 1000 시간마다 오일 교체만합니다.베어링 수명이 3배로 늘었습니다., 유지보수 인력이 80% 감소하고 기름 처분 비용이 없습니다. |
| 콤팩트 구조 밀폐된 공간 | 전체 높이는 2.5m 미만, 너비는 1.5m 미만. 2.5m에 이르는 좁은 잎 덩어리 상자, 3m의 공백으로 된 브리지 데크 아래 또는 2m 떨어져있는 기존 덩어리 줄 사이에 적합합니다.전통적 인 크레인 서핑 해머 는 그러한 좁은 부위에 접근 할 수 없습니다.. |
카탈로그 (FV-700) 의 추가 사양:
-
진동 주파수: 2600 rpm
-
엑센트릭 모멘트: 12.3 kgm
-
작업 압력: 32MPa
-
표준 흐름: 380 L/min
-
원심력: 915 kN
-
최대 덩어리 길이: 24m
-
팔 무게: 1000kg
-
적당한 발굴기: 65~75 톤
-
클램핑 힘: 650 kN (출제철 클램프, 160~180mm 실린더)
-
베어링: 독일 FAG. 엔진: 오리지널 파커. 전자 제어 시스템.
기술 매개 변수 ∙ FV-700
| 매개 변수 | 가치 |
|---|---|
| 진동 주파수 | 2600 rpm |
| 특이한 순간 | 12.3kgm |
| 작업 압력 | 32 MPa |
| 표준 흐름 | 380 L/min |
| 융합 흐름 (두 배 펌프) | 최대 700L/min |
| 원심력 | 915 kN |
| 최대. 모금 길이가 | 24m |
| 팔 무게 | 1000kg |
| 망치 무게 | 3850kg |
| 적합 한 발굴기 | 65 75 톤 |
| 최대 클램핑 힘 | 650 kN |
동남아시아, 인도 및 러시아에 대한 FV-700의 이유
동남아시아 (메가 포트 터미널, 깊은 토양, 혼합 토양)
-
고주파 진동 출력선공개 없이 바다 점토와 모래 층을 통해 긴 잎 무더기를 밀어냅니다.
-
펌프 두 개의 흐름 결합 시스템예상치 못한 산호 조각이나 밀집한 모래 렌즈에 부딪힐 때 요구에 따라 전력을 제공합니다.
-
낮은 유지보수 비용 설계열대 습도가 높은 곳에서 매일 기름쓰기가 어려운 곳에서 정지 시간을 줄입니다.
-
콤팩트 구조 밀폐된 공간항만 확장 프로젝트를 위해 좁은 칸막이 안에서의 운영을 허용합니다.
인도 (큰 다리 기둥, 무거운 지하철 비아듀크, 변동적인 지질)
-
이중 펌프 흐름 융합 시스템은 데칸 고원과 서부 가트에서 흔한 기온화 된 바잘트 및 자갈 층을 극복합니다.
-
통합 제어 밸브 집합밀집된 도시에서 지하철 건설에 필수적인 민감한 기존 구조물 근처에서 정확한 진동 조절을 가능하게합니다.
-
높은 주파수 진동 출력 은 고속 철도 다리 를 위해 쌓아 올리는 것을 가속화 하여 몇 주 의 건설 시간을 절약 합니다.
-
낮은 유지보수 비용 설계는 제한된 유지보수 시설이있는 원격 브리지 사이트에서 기계를 안정적으로 작동시킵니다.
러시아 (영원 얼음, 깊은 산업 부지, 북극 상태)
-
낮은 유지보수 비용 설계는 추운 날씨에 기름을 제거합니다. 밀폐 된 오일 욕조는 저온 수압 액체를 사용하여 -30 °C에서 베어 기아를 방지합니다.
-
듀얼 펌프 흐름 융합 시스템은 얼어붙은 활성 층과 얼음으로 풍부한 영구 얼음층을 뚫기 위해 필요한 추가 펀치를 제공합니다.
-
높은 주파수 진동 출력은 얼어붙은 토양을 빠르게 액화시켜 겨울에도 무더기 운전이 가능합니다.
-
콤팩트한 구조로 밀폐된 공간은 가열된 임시 격납고 안에 들어서 극심한 추위에 생산성을 유지합니다.
자주 묻는 질문 (FAQ)
Q1: 고주파 진동 출력이 단단한 토양에서의 성능을 어떻게 향상시키는가?
A: 높은 주파수 진동 출력 (2600 rpm) 은 덩어리 주변의 토양을 빠르게 액화시켜 마찰을 최대 80% 감소시킵니다. 덩어리는 더 빨리 침투하고 저항이 적습니다.그리고 발굴기에 더 낮은 스트레스로영구 얼음층에서, 높은 주파수는 얼음 결합을 깨는 데 도움이 되는 지역적 열을 발생시키고, 낮은 주파수의 망치들이 단순히 반짝이는 곳에 침투하는 것을 허용합니다.
Q2: 이중 펌프 흐름 융합 시스템을 언제 활성화해야 합니까?
A: 표준 380 L/min 흐름이 최소 5 m/min의 침투 속도를 유지할 수 없을 때 이중 펌프 흐름 융합 시스템을 사용하십시오. 전형적인 시나리오: 밀집한 자갈 렌즈에 부딪히는 경우,기습된 암석층융합 밸브를 활성화하여 흐름을 700 L/min으로 증가시켜 흥분 힘을 ~650 kN에서 915 kN로 증가시킵니다. 단단한 층이 통과되면 연료 절약을 위해 표준 흐름을 다시 전환합니다.
Q3: 통합 제어 밸브 조립 장치가 무엇을합니까?
A: 통합 제어 밸브 집합은 독립적으로 클램프 열 / 닫기, 회전 및 진동을 제어하는 컴팩트하고 전자적으로 관리되는 밸브 블록입니다. 각 기능에는 자체 회로가 있습니다.,정밀한 변형을 허용합니다. 이것은 충격 부하를 줄이고, 운영자 통제를 향상시키고, 문제 해결을 쉽게합니다.ECU는 빠른 오류 식별을 위해 자기 진단 LED가 있습니다..
Q4: 낮은 유지보수 비용 디자인은 어떻게 돈을 절약합니까?
A: 일반적인 펠 드라이버는 매일 6~10 개의 베어링 포인트를 기름질 필요가 있으며, 종종 접근하기 어려운 위치에 있습니다.낮은 유지 보수 비용 설계는 밀폐 된 오일 순환 시스템을 사용합니다, 수동 윤활이 필요 없으며 최대 3배 더 오래 지속됩니다. 유지 보수 노동이 80% 감소하고, 윤활이 제거되는 비용은 제거되고, 부진한 윤활으로 인한 베어 고장이 예방됩니다.5년 이상, 전체 소유 비용은 약 30% 낮습니다.
Q5: 콤팩트한 구조는 실제로 어떤 의미일까요?
A: FV-700의 전체 높이 (클램프 포함) 는 대략 2.5m이며, 너비 (더미를 제외하면) 는 1.5m 미만입니다.이 콤팩트 구조는 좁은 공간 설계는 2만큼 좁은 시트 스파일 상자 내부에서 작동 할 수 있습니다..5m, 3m의 공백으로 다리 갑판 아래, 또는 2m의 거리를 가진 기존의 스파일 라인 사이에. 전통적인 크레인-스펜싱 진동 망치는 훨씬 더 많은 공간을 필요로합니다.종종 값비싼 임시 작업이 필요합니다..
Q6: FV-700에 필요한 발굴기의 크기는 무엇입니까?
A: FV-700는 65~75 톤의 발굴기에 적합합니다. 32 MPa에서 380 L/min의 수압 흐름이 필요합니다.히타치 ZX650-ZX750, Liebherr R960-R980, Sany SY650-SY750, 그리고 비슷한급 항공기.
Q7: FV-700는 24미터 이상의 돌을 움직일 수 있나요?
A: FV-700은 최대 24m의 스파일 길이로 지정되어 있지만, 4개의 특이한 시리즈는 최대 32m까지 스파일을 구동할 수 있는 더 큰 모델 (FV-800 및 FV-900) 을 포함합니다.귀하의 무더기 종류와 토양 조건에 기초한 구체적인 추천을 위해 저희에게 연락.
Q8: 통합 제어 밸브 조립 장치가 안전을 어떻게 향상시킵니다?
A: 통합 된 제어 밸브 집합에는 압력 센서와 잠금 장치가 포함되어 있습니다. 예를 들어 진동이 활성화 될 때 클램프가 열 수 없습니다.전자 시스템은 또한 기름 온도와 압력을 모니터링이 능동적 인 보호는 기계의 수명을 연장하고 운영자를 보호합니다.
Q9: FV-700은 해상 또는 해양용에 적합합니까?
A: 선택적 인 경화 보호 (진크 프림, 해양 품질 밀폐) 로 FV-700은 항만 건설 또는 해안 표면과 같은 소금 물 환경에서 사용할 수 있습니다.낮은 유지보수 비용 설계는 규칙적인 기름기가 물류적으로 어려운 해양 환경에서 특히 유용합니다., 그리고 이중 펌프 흐름 융합 시스템은 조류 구역 퇴적물을 통과하는 데 필요한 추가 전력을 제공합니다.
