밀폐된 공간에 대한 수압 측면 잡기 스파일 드라이버

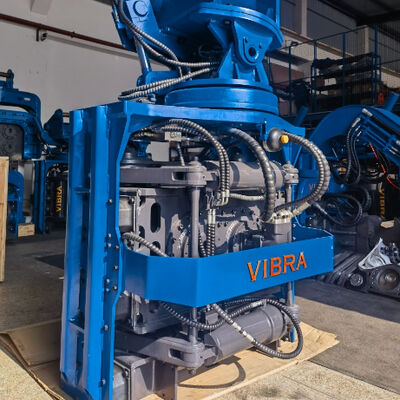

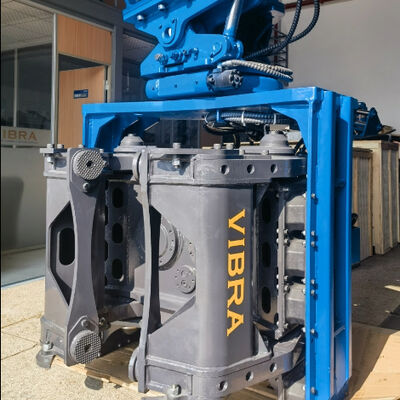

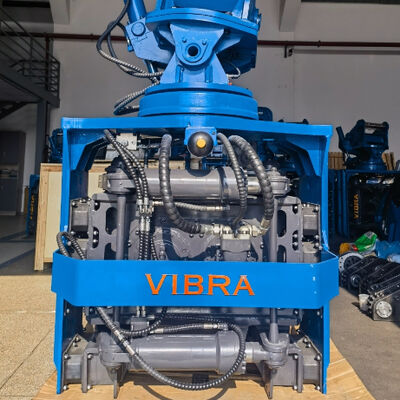

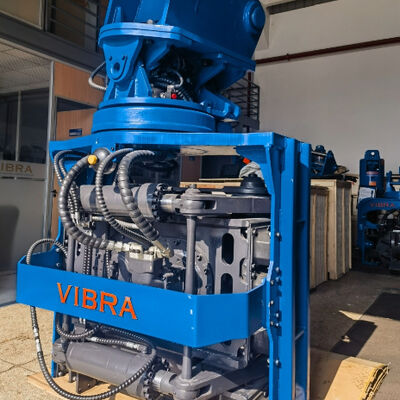

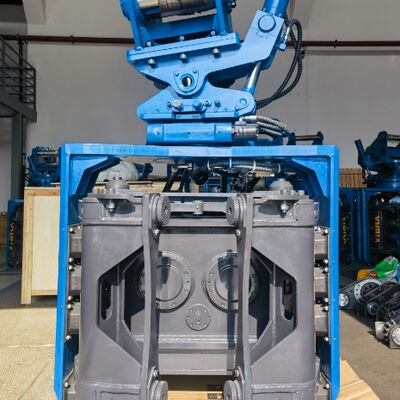

SV-400은 특화된사이드 그립 스파일 드라이버- 고직평등을 필요로 하는 전통적인 스파일 드라이버와 달리,SV-400는 32~40톤 부착기에 직접 장착되며 높은 높이 제한이 심한 환경에서 효율적인 덩어리 구동과 추출을 가능하게합니다.이 기계는 다리 아래, 공장 안쪽, 터널, 철도 노선을 따라전체 360도 연속 회전그리고 양방향 기울기 구동머리 (± 30도), 조작자가 발굴기를 움직이지 않고 구덩이를 어떤 각도에서도 배치할 수 있게 한다.낮은 헤드프로임 작동 능력 (클램프와 함께 전체 높이): 3056 mm), SV-400는 3.5~4 미터까지의 공간에서 작동 할 수 있습니다. 교체 가능한 표준 클램프 인터페이스와 함께 빠른 도구 변경 시스템은 철판 스파일,그리고 원형 파이프 스파일SV-400는 658 kN의 원심력, 32 MPa에서 작동하고 280~360 L/min의 흐름이 필요하며, 동남아시아, 인도,러시아.

엑센트릭 모멘트: 6.6 kgm

원심력: 658 kN

주파수 범위: 2300~5000 rpm (두 단계 조절)

측면 클램프 힘: 385 kN.

작업 압력: 32MPa

작업 흐름: 280~360 L/min

회전/ 기울기 각도: 360° / ±30°

차원 (L×W×H): 1400×1315×3056mm

무게 (연착기 및 클램프 포함): 3870 kg

적당한 발굴기: 32~40 톤

동남아시아 (교의 확장, 공장 추가, 터널 건설)

• 낮은 헤드룸 운영 능력은 확장 프로젝트 중 방콕, 자카르타 및 마닐라의 기존 고도 고속도로 아래에서 작업하는 데 필수적입니다.

• 360도 연속 회전으로 밀도가 높은 도시 건설 구역에서 정확한 쌓음 정렬을 가능하게 하고, 발굴기 위치 변경을 최소화합니다.

• 양방향 기울기 운전 머리는 운하 벽 및 홍수 장벽에 필요한 잎 기둥을 지정된 각도로 설치하는 데 도움이됩니다.

인도 (플라이오버 하층 작업, 지하철, 산업 쉐드)

• 사이드 그립 스파일 드라이버 디자인은 높은 리더의 필요성을 제거하여 낮은 비행장과 상공 해리가 4 미터 미만인 창고 확장 내부에서 스파일을 운전 할 수 있습니다.

• 빠른 도구 변경 시스템으로 계약자는 같은 작업 현장에서 철강 잎 스파일 (기반지탱) 과 H 빔 (건축 기둥) 을 전환 할 수 있습니다. 시간과 장비 비용을 절약합니다.

• 360도 회전으로 붐비는 도시인 뭄바이와 델리의 좁은 노선에서 작업할 때 매우 유용합니다.

러시아 (산업 공장, 다리 수리, 밀폐 겨울 방치)

• 낮은 헤드프로임 운영 능력은 가열 된 장이나 공장에서의 기존 오버헤드 크레인 아래에서 겨울 리트로피트 기간 동안 생산을 유지하는 데 중요합니다.

• 탄탄한 수압 실린더를 갖춘 양방향 기울기 운전 헤드는 영하 온도에서도 안정적으로 작동합니다.

• 빠른 도구 교체 시스템은 덩어리 유형 사이를 전환 할 때 정지 시간을 최소화합니다. 특히 여러 기계가 쉽게 동원 될 수 없는 원격 산업 구역에서 유용합니다.

Q1: 사이드 그립 펠 드라이버가 표준 진동 망치와 다른 이유는 무엇입니까?

A: 사이드 그립 스파일 드라이버는 두 가지 클램핑 시스템을 사용합니다. 사이드 클램프와 바닥 클램프. 사이드 클램프는 스파일을 옆으로 잡고 전체 조립 장치의 전체 높이가 훨씬 낮습니다.이것은 낮은 헤드프로임 운영 능력을 제공합니다 3만큼 좁은 공간에서 스파일을 운전 할 수 있습니다.5~4미터 수직으로, 이것은 표준 바닥 클램프만 있는 망치로 불가능합니다.

Q2: SV-400은 각도로 돌을 움직일 수 있나요?

A: 예. 양방향 기울기 운전 머리는 두 방향으로 해머리를 ± 30도 기울일 수 있습니다. 이것은 배터 스파일 ( 기울어진 받침 벽), 강변 잎 스파일,또는 불규칙한 지형을 보완하는.

Q3: 정말 360도 회전이 가능한가요?

A: 절대적으로. 정밀 회전 고리를 통해 360도 연속 회전이 가능합니다.당신은 집어치와 무더기를 움직이지 않고 어떤 방향에도 돌릴 수 있습니다. 좁은 공간에서 큰 이점이 있습니다..

Q4: 빠른 도구 교체 시스템이 어떻게 작동합니까?

A: 빠른 도구 변경 시스템은 교체 가능한 표준 클램프 좌석 인터페이스를 사용합니다. 당신은 단지 몇 개의 핀을 제거하고 클램프 턱을 교환합니다.그리고 다시 설치전체 변경은 10분도 안 걸립니다. 특별한 도구가 필요하지 않습니다.

Q5: SV-400에 필요한 발굴기의 크기는?

A: SV-400는 32~40 톤의 발굴기에 적합합니다. 32 MPa에서 280~360 L/min의 수압 흐름이 필요합니다. 호환되는 모델에는 코마쓰 PC360~PC400, 히타치 ZX350~ZX400, Sany SY335~SY395 등이 있습니다.

Q6: 어떤 덩어리 종류를 처리 할 수 있습니까?

A: 빠른 도구 변경 시스템으로 SV-400는 처리 할 수 있습니다:

• U형 및 Z형 철강판 기둥 (대부분의 프로필)

• H 빔 (나이드 플랜지, 중형 플랜지)

• 원형 철강 파이프 스파일 (다양한 지름)

• 전조 콘크리트 기둥 (제품용 고무 패드)

Q7: 낮은 헤드프로임 운영 능력은 다리 작업에 어떻게 도움이 될까요?

A: 기존의 다리를 재건하거나 확장할 때, 종종 3.5~4m의 공백이 있는 다리 갑판 바로 아래로 돌을 밟아야 합니다. 전통적인 돌을 밟는 사람이 들어가지 않습니다.SV-400의 낮은 헤드룸 운영 능력은 교통에 다리를 닫지 않고 갑판 아래에서 작업 할 수 있습니다.

Q8: 기울기 및 회전 시스템에 대한 유지보수가 필요한가요?

A: 회전 고리와 기울기 실린더는 밀폐되어 있으며 50시간마다 주기적으로 기름을 칠해야합니다. 빠른 도구 변경 시스템 클램프 인터페이스는 500시간 후에 착용 여부를 검사해야합니다.모든 수압 부품은 표준 발굴기 수준의 기름을 사용합니다..
