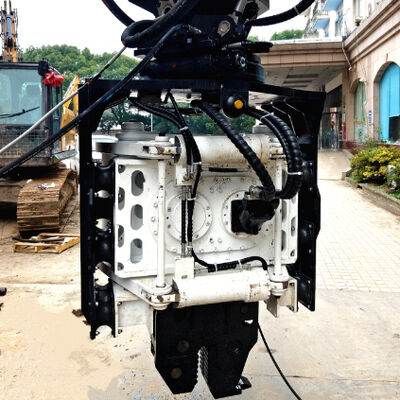

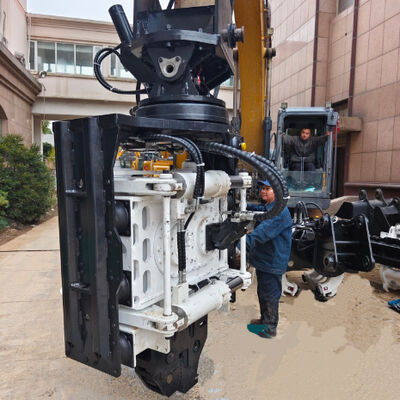

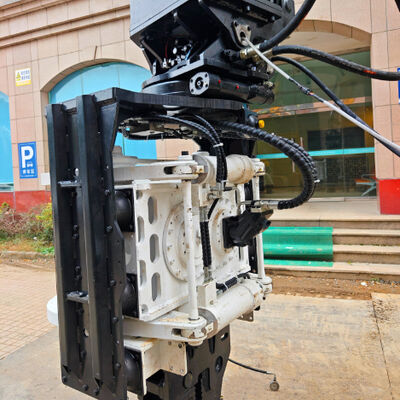

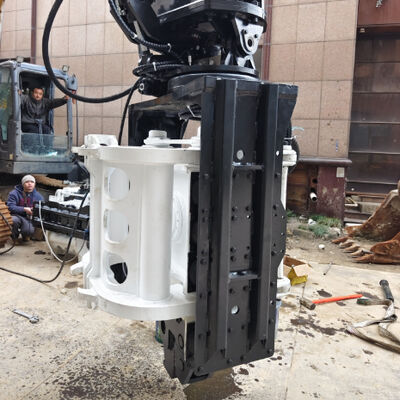

SV300 사이드 그립 파일 드라이버 – 25‑32t 굴삭기용 듀얼 펌프 흐름 병합 시스템 및 통합 제어 밸브 어셈블리

SV300 사이드 그립 파일 드라이버는 25~32 톤의 발굴기용으로 설계된 수압 진동 장착 장치입니다. 그것은 우리의 SV 시리즈에 속합니다.그리고 공장의 리모델링과 같은 좁은 공간에서 낮은 헤드룸과 파이프 스파일, 다리 지하 통로, 터널 확장 및 도시 인프라 프로젝트. SV300는 5 개의 고급 수압 및 구조 기능을 통합합니다.융합 제어 밸브 집합체, 고 흐름 융합 밸브 단위, 완전한 밀폐 공간 적응 솔루션, 고 주파수 진동 출력 (558 kN, 2300~3000 rpm). 이 기능들은,정밀한 제어와 기존의 스파일 드라이버가 들어갈 수 없는 곳에서 작동할 수 있는 능력.

SV300는 두 단계의 수압 전력 관리를 가능하게 하는 펌프 흐름 결합 시스템으로 장착되어 있습니다.하나의 펌프 회로로 가벼운 스파일링 또는 추출에 충분한 흐름을 제공합니다, 연료 절약 및 열 발생을 줄입니다.시스템은 자동으로 두 번째 펌프에서 흐름을 합쳐 ٪ 즉시 진동 모터에 수압 전력을 증가이것은 중앙 분기력을 558 kN까지 증가시켜 SV300이 운반 기계를 업그레이드하지 않고도 어려운 지질 조건을 극복 할 수 있습니다.햄머리와 발굴기 둘 다 보호혼합 토양 층에서 일하는 사업자 (강 델타와 침수 평야에서 흔한) 이 특징은 생산성을 크게 향상시킵니다.

SV300은 선도적인 국제적인 수압 브랜드에서 수입 한 통합 제어 밸브 조립을 갖추고 있습니다. 이 컴팩트 밸브 블록은 모든 수압 기능을 중앙 집중화합니다.외진 회전 방향, 흐름 조절, 기울기 제어 및 회전 제어. 각 동작의 독립적 인 제어 유지 보수 및 문제 해결을 단순화하고 외부 튜브 혼돈을 줄이고 응답 시간을 향상시킵니다.전통적인 시스템과 달리 긴 튜브로 연결된 여러 개의 분리 밸브, 통합 설계가 누출 지점을 최소화하고 압력 손실을 줄입니다.밸브 집합은 32 MPa의 작동 압력을 위해 지정되어 있으며, 내장 된 압력 완화 및 동굴화 방지 보호가 포함되어 있습니다.함대 소유자에게는 수압 장애가 적고 진단이 빨라집니다.

이중 펌프 융합 시스템을 보완하는 SV300에는 두 펌프의 결합 흐름을 관리하는 전용 고 흐름 융합 밸브 단위가 포함되어 있습니다.이 단위는 상당한 압력 하락 없이 32 MPa에서 최대 280 L/min (SV300 즈 최대 작동 흐름) 을 처리하도록 설계되었습니다.고 흐름 밸브 단위는 긴 서비스 수명을 위해 정밀 기계화 스풀과 단단한 좌석을 포함합니다.- 밸브 단위는 두 펌프 흐름을 원활하게 결합하기 위해 내부 통로를 열고이 단말기는 또한 비례적인 흐름 조절을 제공하여 운영자가 진동 주파수를 2300에서 3000 rpm까지 변화시킬 수 있습니다. 결과는 부드럽습니다.정비 가능한 전력 공급, 토양 조건에 정확히 맞게 부드러운 점토에서 기습된 바위.

SV300은 완전한 밀폐 공간 적응 솔루션으로 설계되었습니다.

• 사이드 그립 클램핑은 높은 수직 리더의 필요성을 없애고, 필요한 오버헤드 클리어먼스를 3.5 미터까지 줄입니다.

• 콤팩트한 차원 (1343 × 1230 × 2923 mm) 으로 인해 망치는 표준 문구와 밀접한 벽 사이를 통과 할 수 있습니다.

• 360° 연속 회전 및 ±30° 양방향 기울기 는 발굴기를 움직이지 않고 정확한 덩어리 위치화를 가능하게 한다.

• 교환 할 수 있는 클램프 좌석은 도구 없이 철판 스파일, H 빔, 파이프 스파일 사이를 빠르게 전환 할 수 있습니다.

• 이중 클램핑 시스템 (옆 클램프 + 바닥 클램프) 은 극심 한 기울기 각도에서 작동 할 때에도 무더기를 안정적으로 유지합니다.
  공장 확장, 다리 지하 통로, 실내 건설,SV300은 25~32톤의 표준 발굴기를 매우 기동력 있는 무더기 기계로 바꾸고 다른 무더기 운전자가 도달할 수 없는 영역에 접근할 수 있습니다..

SV300은 558 kN의 원심력 (외심 모멘트 5.6 kgm) 으로 2300~3000 rpm의 고주파 진동 출력을 제공합니다.높은 주파수 진동 은 급속 히 덩어리 주위 의 흙 을 액체화 한다, 마찰 저항을 최대 75%까지 줄입니다. 주요 이점은 다음과 같습니다:

• 빠른 침투 ∙ 12 미터 철강판 덩어리는 중 밀도 모래나 점토에서 60~90초에 가동될 수 있다.

• 부드러운 추출 ∙ 몇 달 동안 침착 해 온 덩어리 도 최소한의 노력 으로 추출 할 수 있다.

• 경사 진동 감소 수평 힘 해소, 발굴기 부름과 인근 구조를 보호.

• 낮은 소음 ∼ 높은 주파수는 음향 스펙트럼을 방해하는 낮은 주파수 붐에서 벗어나게 합니다.
  조절 가능한 주파수는 운영자가 각 토양 층에 최적의 설정을 설정할 수 있습니다: 연료 절약을 위해 부드러운 토양에 더 낮은 주파수 (2300-2500 rpm),더 높은 주파수 (2700~3000 rpm) 가밀하거나 얼어붙은 바닥에 침투를 극대화하기 위해.

• 동남아시아 ∙ 도시 인프라 프로젝트의 토양 조건은 종종 혼합되어 있습니다.이중 펌프 흐름 융합 시스템과 높은 흐름 융합 밸브 단위는 커리어 과대화 없이 주문 전력을 제공합니다좁은 공간 적응 솔루션은 기존 비행대 아래와 건물 사이를 쌓을 수 있습니다.

• 인도 ∙ 비용에 민감한 계약자들은 튜브 누출과 유지보수 정지 시간을 줄이는 통합 제어 밸브 집합에서 이익을 얻습니다.고주파 진동 출력 은 데칸 고원 과 갱스 평야 의 다양한 토양 에서 효율적 으로 작동 합니다콤팩트한 디자인은 좁은 시골 도로와 다리 지하도로에 이상적입니다.

• 러시아 - 추운 기후와 원격 지역에서는 신뢰할 수 있는 수압 장치가 필요합니다. 통합 밸브 집합과 듀얼 펌프 융합 시스템은 적절한 유체와 함께 낮은 온도에서 일관성 있게 작동합니다.좁은 공간 적응 솔루션은 접근이 제한된 파이프라인 앵커 블록 및 영구 얼음 토양에 귀중합니다..

A: 듀얼 펌프 흐름 융합 시스템은 두 개의 수압 펌프의 출력을 결합합니다.한 펌프가 에너지 효율적인 작동을 위해 흐름을 공급합니다.단단한 토양에 부딪혔을 때, 시스템은 두 번째 펌프를 합쳐서 망치로 가는 흐름을 두 배로 늘리고 중앙거점력을 558 kN까지 증가시킵니다.

A: 통합 된 제어 밸브 집합은 여러 개의 분리 된 밸브와 긴 튜브를 단일, 컴팩트 한 블록으로 대체합니다. 이것은 잠재적 인 누출 지점을 줄이고 문제 해결을 단순화합니다.그리고 반응 시간을 향상시킵니다.모든 기능 (진동 시작/정지, 회전, 기울기, 흐름 제어) 은 하나의 단위로 제어됩니다.

A: 그들은 함께 작동 합니다. 이중 펌프 흐름 융합 시스템은 두 펌프 흐름을 결합 하는 전체적인 수압 회로에 해당 합니다.높은 흐름의 융합 밸브 단위는 융합을 수행하고 최대 280 L/min까지의 결합 흐름을 조절하는 특정 밸브 구성 요소입니다.둘 다 SV300의 디자인에 통합되어 있습니다.

A: 사이드 그립 클램핑 (올라올림 리더가 없습니다), 컴팩트 한 차원 (1.34m 길이, 1.23m 너비, 2.92m 높이), 360° 연속 회전, ±30° 기울기 및 빠른 변경 클램프 시스템을 결합합니다.3년 이하로 일할 수 있습니다..5m의 천장과 벽 사이가 단지 1.3m 정도 떨어져있는 곳

A: 대부분의 토양 유형에 대해서는 그렇습니다. 고 주파수 진동 출력 (2300~3000 rpm) 은 낮은 주파수 (1500~2000 rpm) 보다 더 빨리 토양을 액화시킵니다.또한 옆의 진동도 적고 소음도 낮습니다.SV300의 조절 가능한 주파수는 탄소를 절약하기 위해 부드러운 토양에서 낮은 rpm를 사용할 수 있고, 최대 침투를 위해 밀도가 높은 토양에서 더 높은 rpm를 사용할 수 있습니다.

A: 교환 가능한 클램프 좌석과 함께: U형 및 Z형 금속판 기둥 (12~15m까지), H 빔 최대 350mm, 원형 파이프 기둥 최대 600mm 지름.

A: 어떤 25~32톤 부착기 (코마쓰, 히타치, SANY, XCMG, 리우곤 등)) 가이드라울릭 빠른 결합기와 두 보조 회로 (두 개의 펌프 융합을 위해) 또는 280 L/min까지의 흐름으로 적어도 하나의 회로설치는 보통 1일 정도 걸립니다.
