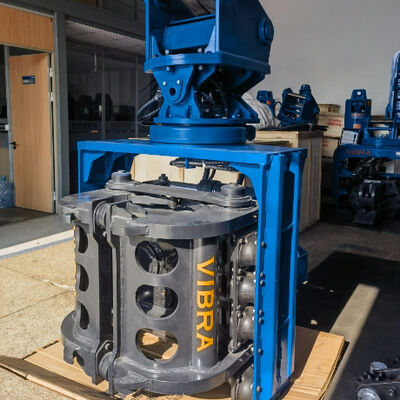

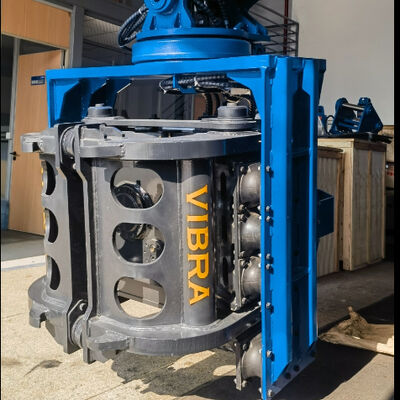

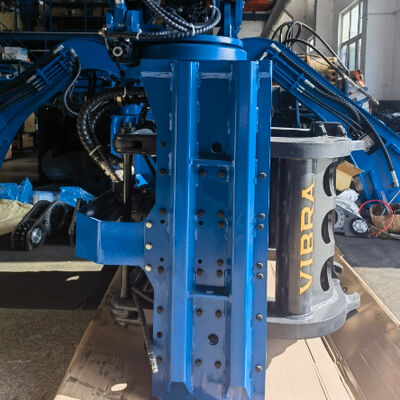

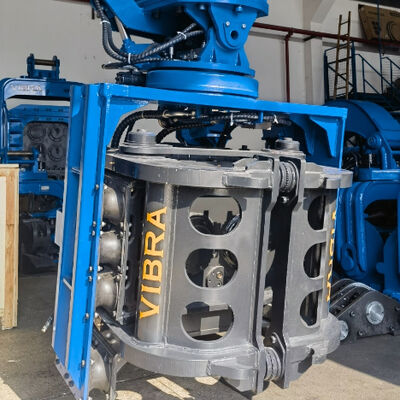

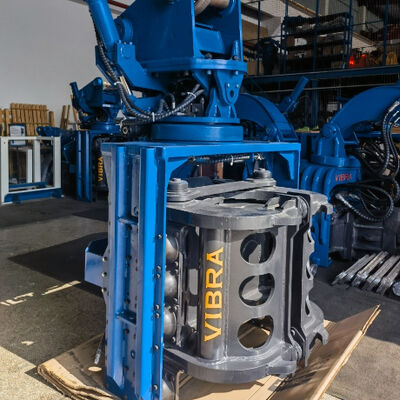

사이드 그립 파일 드라이버 | 25-32T 굴삭기용 고주파 진동 출력 및 제한된 공간 적응 솔루션

SV-300은 특수 사이드 그립 파일 드라이버로, 낮은 헤드룸과 제한된 공간을 위해 설계된 독특한 형태의 유압식 진동 해머입니다. 높은 수직 여유 공간이 필요한 기존 파일 드라이버와 달리 SV-300은 25~32톤 굴삭기에 직접 장착되며 교량 아래, 공장 내부, 터널 및 철도를 따라 효율적으로 작동합니다. 유압 파일 드라이버로서 굴삭기의 보조 회로(32 MPa, 220–280 L/min)에 직접 연결되므로 외부 파워 팩이 필요하지 않습니다. 이 기계는 고주파 진동 출력(2300~3000rpm)과 타격당 높은 충격 에너지(559kN 원심력)를 제공하여 주변 토양을 빠르게 액화시켜 마찰을 줄이고 탁월한 속도로 파일을 구동합니다. SV-300은 완전한 밀폐 공간 적응 솔루션입니다. 전체 높이가 콤팩트하고(클램프 포함 2923mm) 통합된 측면 그립 메커니즘으로 인해 3.3~3.8m의 낮은 수직 간격으로 파일을 박을 수 있습니다. 강철 시트 파일, H빔 및 원형 파이프용 교체 가능한 클램프 인터페이스를 사용하여 하나의 기계가 클램핑, 위치 지정, 구동 및 추출을 처리합니다. 동남아시아, 인도, 러시아 전역의 공간이 제한된 환경에서 작업하는 계약업체를 위해 SV-300은 비교할 수 없는 생산성과 안정성을 제공합니다.

카탈로그의 추가 사양:

• 편심 모멘트 : 5.6kgm

• 주파수 범위: 2300~3000rpm(조정 가능)

• 측면 체결력: 385kN | 하단 조임력: 490kN

• 작동 압력: 32MPa | 작업 흐름: 220~280L/min

• 회전 각도: 360° | 틸트 각도: ±30°

• 크기(L×W×H): 1343×1230×2923mm

• 무게(커넥터 및 클램프 포함): 3150kg

• 적합한 굴삭기: 25~32톤

동남아시아(공장 증설, 교량 확장, 터널 건설)

• 방콕, 자카르타, 마닐라의 기존 고가도로 아래에서 작업하려면 제한된 공간 적응 솔루션이 필수적입니다. 많은 확장 프로젝트에서는 4m 미만의 간격으로 데크 바로 아래에 파일을 박아야 합니다. SV-300은 완벽하게 맞습니다.

• 고주파 진동 출력은 연질 해양 점토의 토양 액화를 최소화하는 동시에 타격 당 높은 충격 에너지로 파일이 설계 깊이에 빠르게 도달하도록 보장합니다.

• 측면 그립 파일 드라이버 설계를 통해 운전자는 굴삭기 위치를 변경하지 않고도 운하 벽과 배수로를 따라 작업할 수 있습니다.

인도(고가공 작업, 지하철 철도, 산업용 창고)

• 표준 25~32T 굴삭기와 유압 파일 드라이버를 통합하면 전용 파일링 장비에 비해 장비 비용을 최대 40% 절감할 수 있습니다. 이는 가격에 민감한 인프라 프로젝트에 큰 이점입니다.

• 제한된 공간 적응 솔루션은 오버헤드 크레인이나 지붕 트러스가 수직 공간을 제한하는 공장 확장 내부에서 파일 항타를 가능하게 합니다.

• 타격당 높은 충격 에너지(559kN)는 델리 NCR의 충적 퇴적물부터 벵갈루루의 풍화암까지 혼합 토양을 통과합니다.

러시아(산업 공장 개조, 교량 수리, 겨울철 인클로저)

• 제한된 공간 적응 솔루션을 사용하면 겨울철에 가열된 임시 인클로저 내부에서 파일을 박을 수 있어 -30°C에서도 생산성을 유지할 수 있습니다.

• 고주파 진동 출력은 얼어붙은 표토와 영구 동토층 활성층을 빠르게 파괴하여 사이클 시간을 단축합니다.

• 견고한 씰과 고급 강철을 갖춘 유압식 파일 드라이버는 극한의 추위에서도 안정적으로 작동합니다. 타격당 높은 충격 에너지로 서리가 내린 지면을 쉽게 극복할 수 있습니다.
