양방향 틸트 드라이빙 헤드 파일 드라이버 – 360° 연속 회전 + 굴삭기 전환을 위한 낮은 헤드룸 작동

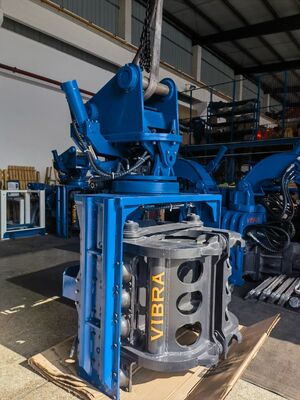

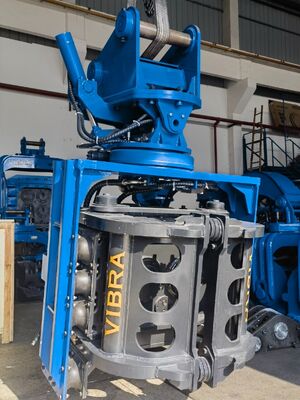

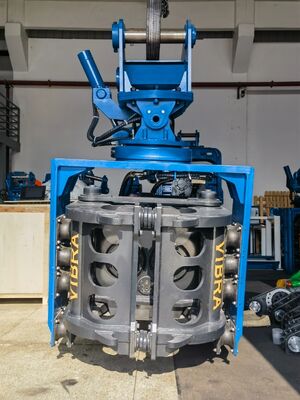

SV400 사이드 그립 파일 드라이버 - 낮은 헤드룸 및 제한된 공간을 위해 설계됨

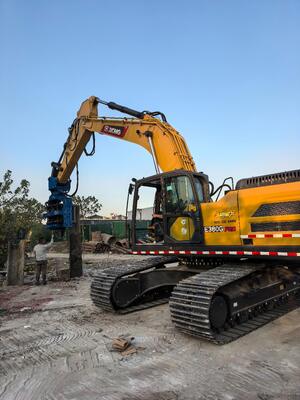

SV400 사이드 그립 파일 드라이버는 표준 32~40톤 굴삭기를 강력하고 다양한 파일링 기계로 변환하도록 설계된 특수 유압식 진동 해머입니다. 이 제품은 저간격 공장, 교량 지하도, 기존 파일링 장비가 작동할 수 없는 도시 건설 현장 등 까다로운 환경에서 탁월한 성능을 발휘합니다. 이 모델은 양방향 틸트 구동 헤드, 완전한 360도 연속 회전 및 낮은 헤드룸 작동 기능이라는 세 가지 중요한 기능을 결합하여 동남아시아, 인도 및 러시아를 위한 최고의 밀폐 공간 적응 솔루션을 만듭니다.

주요 특징 및 장점

1.양방향 틸트 구동 헤드

SV400에는 양방향으로 ±30° 틸팅이 가능한 양방향 틸트 구동 헤드가 장착되어 있습니다. 이 기능을 사용하면 캐리어 기계의 위치를 ​​바꾸지 않고도 기울어진 파일이나 고르지 않은 지면에서 정밀한 정렬이 가능합니다. 운전자는 경사각을 유압식으로 신속하게 조정할 수 있어 경사면이나 제방에서 시간을 절약하고 안전성을 향상시킬 수 있습니다.

2.전체 360도 연속 회전

제한된 스윙 부착 장치와 달리 SV400은 완전한 360도 연속 회전(무제한 회전)을 제공합니다. 이를 통해 사각이 제거되고 작업자가 좁은 코너에서도 필요한 위치에 정확하게 파일을 배치할 수 있습니다. 굴삭기 자체의 붐 스윙과 결합되어 파일 드라이버는 기본 장비를 움직이지 않고도 장애물을 피해 작업할 수 있습니다.

3.낮은 헤드룸 작동 능력

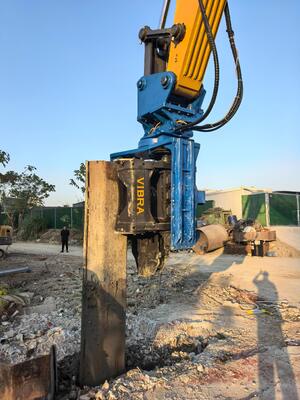

3056mm에 불과한 컴팩트한 높이와 독특한 사이드 그립 클램핑 시스템을 갖춘 SV400은 탁월한 낮은 헤드룸 작동 성능을 제공합니다. 교량 아래, 건물 내부 또는 수직 진동 해머가 들어갈 수 없는 전력선 아래에서 파일을 박거나 추출할 수 있습니다. 측면 그립 메커니즘은 파일을 측면에서 고정하여 필요한 수직 여유 공간을 크게 줄입니다.

4.제한된 공간 적응 솔루션

완전한 제한된 공간 적응 솔루션으로 설계된 SV400은 측면 클램프와 하단 클램프를 통합하여 강철 시트 파일, H빔 및 원형 파이프를 처리합니다. 교체 가능한 클램프 인터페이스를 통해 신속한 공구 교체가 가능하며 전체 파일 박기/추출 프로세스(클램핑, 위치 지정, 박기, 추출)가 하나의 기계로 수행되므로 크레인이나 보조 장비가 필요하지 않습니다. 이는 개조 프로젝트와 지하 작업의 판도를 바꾸는 제품입니다.

5.강력한 기술 성능(SV400)

• 편심 모멘트 : 6.6kgm

• 원심력: 656kN

• 주파수 범위: 2300 – 5000rpm(조정 가능)

• 측면 체결력: 465kN

• 하단 조임력: 520kN

• 작동압력: 32MPa

• 작동 유량: 280 – 360 L/min

• 회전/기울기: 360° / ±30°

• 치수(L×W×H): 1400 × 1315 × 3056mm

• 무게(커넥터 및 클램프 포함): 3870kg

• 적합한 굴삭기: 32~40톤

시장별 이점

• 동남아시아: 인프라 프로젝트(항구, 제방, 주택)에서 흔히 볼 수 있는 연약한 토양 및 혼합 지반 조건을 처리합니다. 저소음 및 제로 방출(전기 옵션 사용 가능)은 현지 환경 규정을 준수합니다.

• 인도: 지하철 교량 기초, 고가도로 수리, 헤드룸이 제한된 시골 건물 건설에 이상적입니다. 낮은 유지 관리 비용 설계로 총 소유 비용이 절감됩니다. 이는 가격에 민감한 시장에 매우 중요합니다.

• 러시아: 추운 기후에서도 안정적으로 작동합니다. 양방향 틸트 헤드는 얼어붙은 땅과 경사면에서 작동합니다. 견고한 유압 구성품은 고점도 유체를 견딜 수 있습니다.
