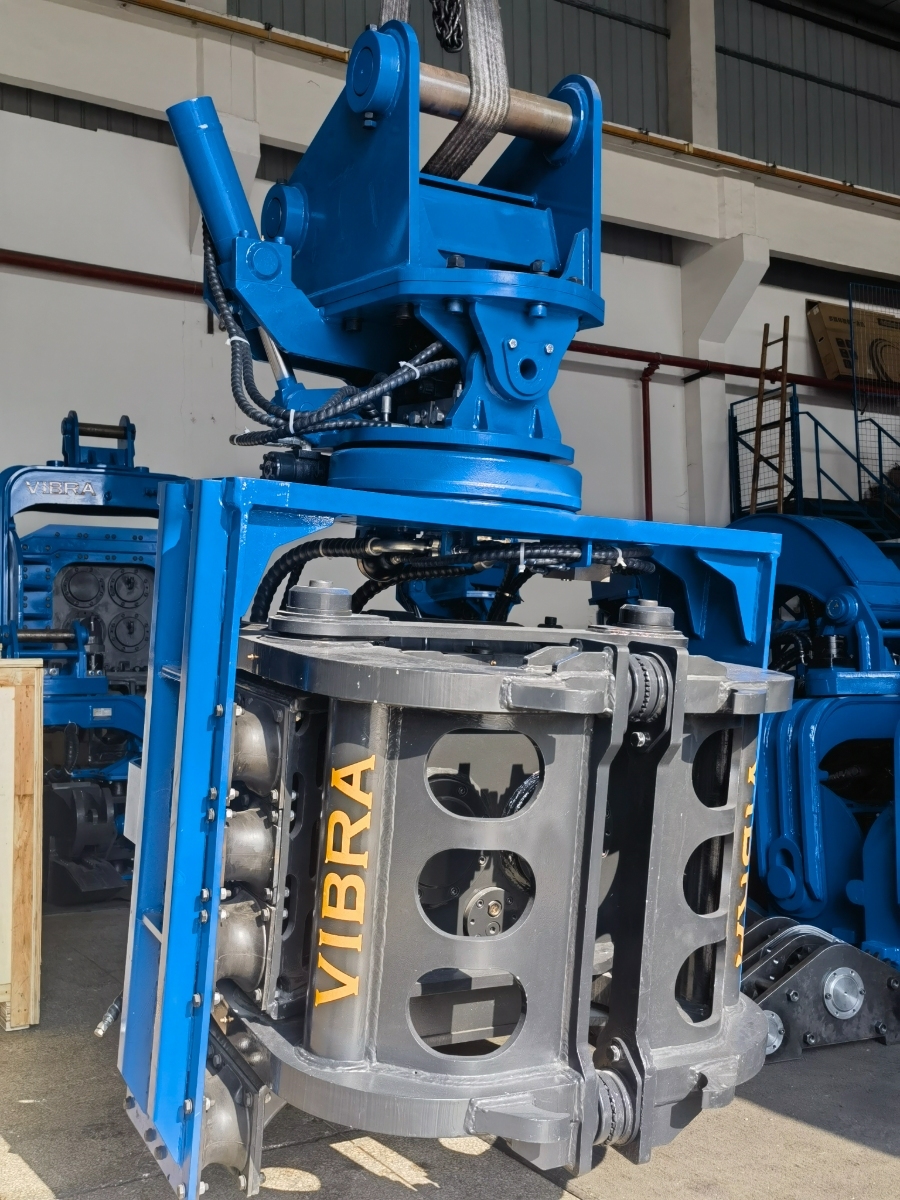

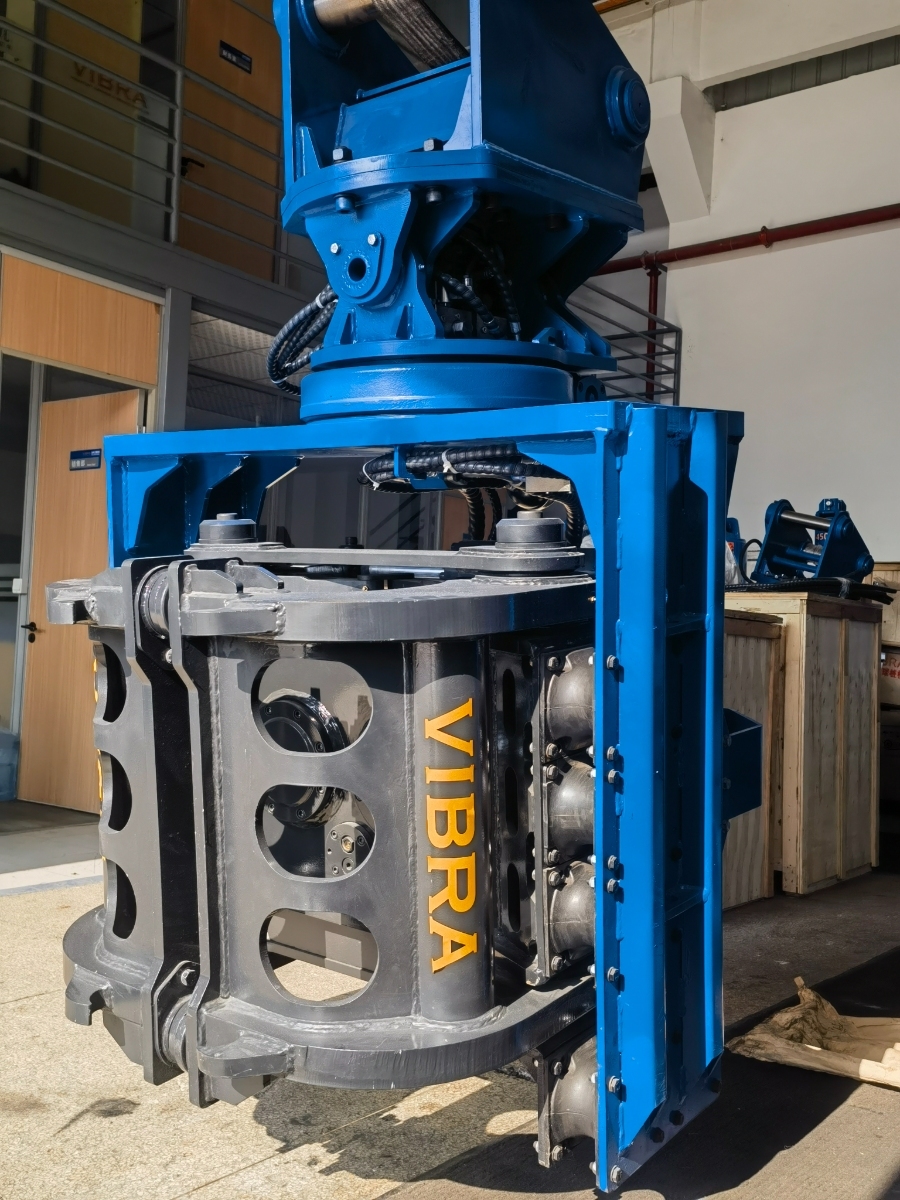

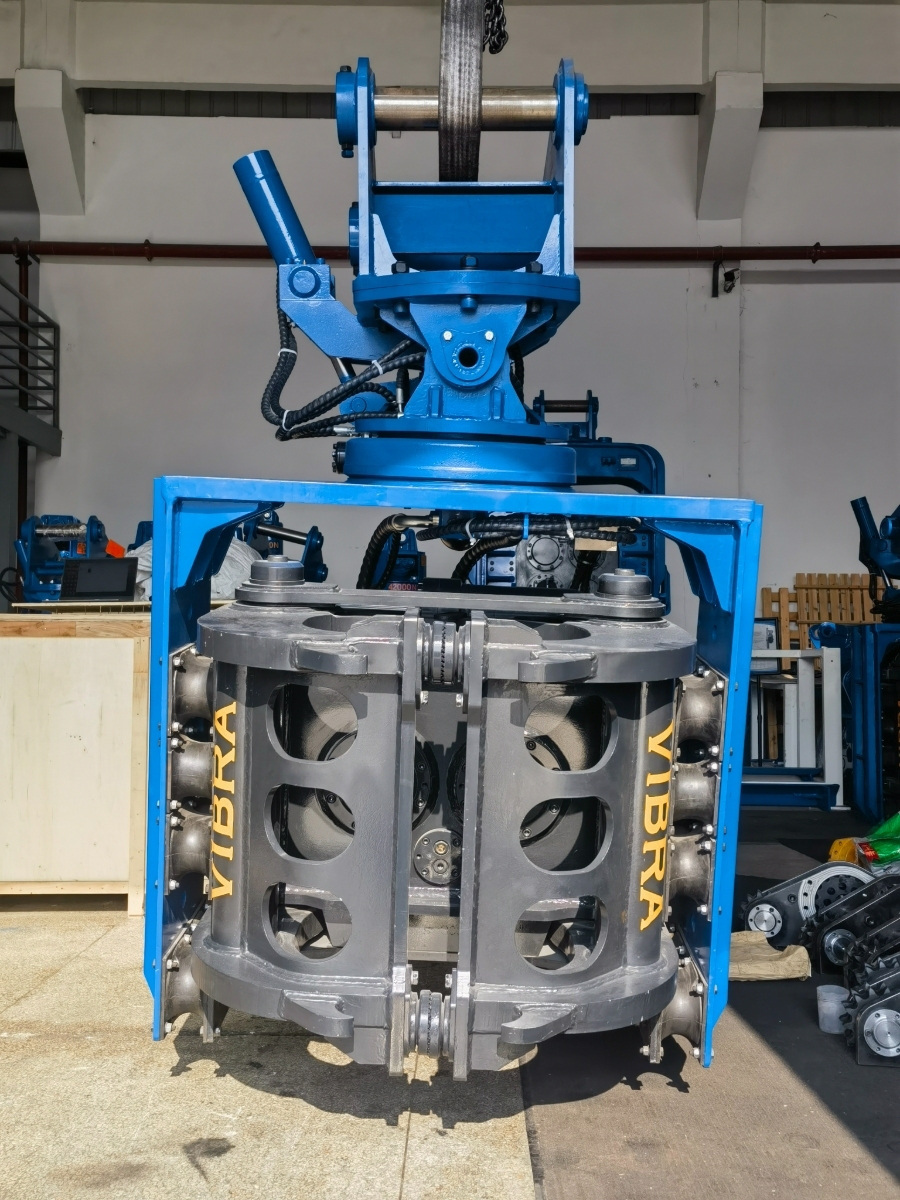

SV-300 사이드 그립 파일 드라이버 - 까다로운 프로젝트를 위한 미드레인지 파워하우스
제품 상세 정보
| 편심 모멘트 | 5.6kgm | 원심력 | 558쿠나 |
|---|---|---|---|
| 빈도 | 2300~3000rpm | 측면 클램프 힘 | 385쿠나 |
| 하단 클램프력 | 490kN | 작동 압력 | 32Mpa |
| 크기 LxWxH | 1343x1230x2923mm | 적용 가능한 굴삭기 | 25~32 톤 |
제품 설명
제품 개요
SV-300 측면 그립 파일 드라이버는 25~32톤 굴착기를 고성능 파일링 장비로 변환하도록 설계된 중급 유압 진동 해머 부착물입니다. 좁은 공간에서 강력한 성능, 정밀도 및 신뢰성이 필요한 계약자를 위해 설계된 SV-300은 558kN의 원심력과 강력한 385kN의 측면 클램프를 제공합니다. 크레인이나 보조 장비 없이 클램핑, 배치, 타설 및 인발을 포함한 전체 파일링 사이클을 처리합니다. 공간은 제한적이지만 성능은 타협할 수 없는 교량 하부 통과로, 공장 확장, 도시 기반 시설 및 철도 프로젝트에 이상적입니다.
주요 사양
| 매개변수 | 값 |
|---|---|
| 모델 | SV-300 측면 그립 파일 드라이버 |
| 원심력 | 558 kN |
| 편심 모멘트 | 5.6 kg·m |
| 주파수 범위 | 2,300 – 3,000 rpm |
| 측면 클램프 힘 | 385 kN |
| 하부 클램프 힘 | 490 kN |
| 시스템 압력 | 32 MPa |
| 필요 유량 | 220 – 280 L/min |
| 회전 각도 | 360° 연속 |
| 틸트 각도 | ±30° 양방향 |
| 치수 (길이×너비×높이) | 1,343 × 1,230 × 2,923 mm |
| 무게 (커넥터 및 클램프 포함) | 3,150 kg |
| 호환 굴착기 | 25 – 32톤 |
주요 기능
1. 전체 사이클 제어를 위한 강력한 듀얼 클램프 시스템
-
측면 클램프 (385 kN): 파일 배치 및 인발 중 안전한 고정을 제공합니다.
-
하부 클램프 (490 kN): 타설 중 안정적인 클램핑을 보장하여 높은 충격에도 미끄러짐을 방지합니다.
-
원활한 작업 흐름: 운전자는 운전실에서 클램핑, 타설 및 인발 간 전환할 수 있습니다. 별도의 장비가 필요 없습니다.
2. 좁은 공간에서의 뛰어난 기동성
-
360° 연속 회전: 굴착기를 이동하지 않고도 모든 각도에서 파일을 정렬합니다.
-
±30° 양방향 측면 틸트: 고르지 않은 지형이나 낮은 장애물 아래에서 정확한 수직 정렬을 달성합니다.
3. 다중 파일 다용성
-
교체 가능한 표준 클램프 시트 인터페이스: 다양한 파일 유형에 빠르게 적응합니다:
-
강철 시트 파일 (라슨, 스트레이트 웹)
-
H-빔 (HP 섹션)
-
원형 파이프 파일
-
-
최소 가동 중단 시간: 빠른 교체 설계로 프로젝트를 계속 진행할 수 있습니다.
4. 고성능 유압 시스템
-
32 MPa에서 작동하며 25~32톤 굴착기 유압 장치와 일치합니다.
-
주파수 범위 2,300~3,000 rpm은 다양한 토양 조건에 적응합니다. 사질토에는 더 높은 주파수, 점성토에는 더 낮은 주파수를 사용합니다.
5. 중장비 사용을 위해 제작됨
-
강화 박스형 하우징: 까다로운 작업 중 비틀림 응력에 견딥니다.
-
경화 강철 클램프 턱: 마모성 토양에서도 수명이 연장됩니다.
-
쉬운 유지 보수: 중앙 집중식 그리스 주입구와 쉽게 접근할 수 있는 마모 부품으로 가동 중단 시간을 줄입니다.
제품 장점
| 장점 | 고객 혜택 |
|---|---|
| 크레인 불필요 | 크레인 임대 비용 및 물류를 절감합니다. |
| 1인 작업 | 굴착기 운전자가 전체 파일링 사이클을 처리하여 인건비를 절감합니다. |
| 컴팩트한 설치 공간 | 기존 장비가 들어갈 수 없는 곳 (예: 공장 내부, 기둥 사이)에서 작동합니다. |
| 연료 효율적 | 굴착기 유압 장치로 직접 구동되어 별도의 동력 장치가 필요 없어 연료를 절약합니다. |
| 쉬운 설치 | 최소한의 수정으로 표준 굴착기 암에 장착되며, 버킷과 2시간 이내에 교체 가능합니다. |
| 낮은 유지 보수 | 교체 가능한 마모 부품과 중앙 집중식 윤활로 가동 중단 시간을 최소화합니다. |
자주 묻는 질문 (FAQ)
Q1: SV-300은 어떤 굴착기와 호환됩니까?
A: SV-300은 모든 주요 브랜드 (Cat, Komatsu, Hitachi, Kobelco, Hyundai, Doosan, JCB 등)의 25~32톤 굴착기에 맞게 설계되었습니다. 기계의 암 핀 치수에 맞는 맞춤형 장착 브래킷을 제공합니다.
Q2: 타설 및 인발 모두 가능한가요?
A: 예. SV-300은 동일한 부착물을 사용하여 클램핑, 배치, 타설 및 인발을 포함한 전체 파일링 사이클을 수행합니다. 듀얼 클램프 시스템은 인발력에 충분한 그립을 제공합니다.
Q3: 어떤 종류와 크기의 파일에 사용할 수 있습니까?
A: 다음을 처리합니다:
-
강철 시트 파일: 최대 15m 길이 (토양 조건에 따라 다름)
-
H-빔: 최대 500mm 단면 높이
-
파이프 파일: 최대 800mm 직경
호환성 확인을 위해 특정 파일 치수를 가지고 문의하십시오.
Q4: 별도의 동력 장치가 필요합니까?
A: 아니요. SV-300은 굴착기의 유압 시스템으로 직접 구동됩니다. 기계가 32 MPa에서 220~280 L/min을 공급할 수 있는지 확인하는 것이 좋습니다. 유압 유량 및 압력 테스트를 예약할 수 있습니다.
Q5: 어떻게 설치됩니까?
A: 설치는 약 2~3시간 소요됩니다:
-
버킷과 링크를 제거합니다.
-
SV-300 브래킷을 굴착기 암에 장착합니다.
-
유압 호스를 굴착기의 보조 회로 (브레이커 또는 해머 라인)에 연결합니다.
-
회전 및 클램프 기능을 테스트합니다.
자세한 설치 설명서와 현장 지원을 이용할 수 있습니다.
Q6: 보증 기간은 어떻게 됩니까?
A: 표준 보증은 제조 결함에 대해 출고일로부터 12개월입니다. 요청 시 연장 보증 옵션을 이용할 수 있습니다.
Q7: 제 나라에 서비스 지원이 있습니까?
A: 예. 인도, 인도네시아, 베트남, 태국, 러시아에 공인 서비스 파트너가 있습니다. 다른 시장의 경우 원격 문제 해결 및 신속한 예비 부품 발송을 제공합니다.
Q8: 수중에서도 작동합니까?
A: SV-300은 수면 위 및 비말대 적용을 위해 설계되었습니다. 완전히 잠긴 파일링의 경우, 당사의 전용 수중 해머 모델에 대해 문의하십시오.
Q9: SV-300은 SV-200과 어떻게 비교됩니까?
A: SV-300은 더 높은 원심력 (558 kN 대 459 kN), 더 강력한 하부 클램프 (490 kN 대 385 kN)를 제공하며 더 큰 굴착기 (25~32톤 대 20~25톤)와 호환됩니다. 추가적인 힘과 안정성이 필요한 중급 프로젝트에 이상적인 선택입니다.
VIBRA SV-300을 선택해야 하는 이유
인도의 빠른 인프라 확장, 동남아시아의 호황을 누리는 건설 부문, 러시아의 대규모 산업 프로젝트와 같은 시장에서 계약자들은 공통적인 과제에 직면합니다. 바로 좁은 공간에서 예산 제약 속에서 고품질 결과를 제공하는 것입니다. SV-300 측면 그립 파일 드라이버는 컴팩트한 민첩성과 중장비의 힘 사이의 격차를 해소합니다.
-
인도 계약자를 위해: 정밀한 심층 기초 및 도시 지하철 프로젝트를 처리합니다.
-
동남아시아 프로젝트를 위해: 효율적인 1인 파일링으로 연약 지반과 좁은 도시 현장을 극복합니다.
-
러시아 산업 현장을 위해: 대형 크레인에 의존하지 않고 외딴 지역에서 무거운 파일을 타설합니다.
SV-300은 필요한 공간에서 필요한 힘을 제어 가능한 비용으로 제공합니다.
견적을 받거나 해당 지역의 호환 굴착기로 시연을 예약하려면 지금 문의하십시오.
